- Kompatibilität FRITZ!Repeater 6000
FRITZ!Repeater 6000 mit 6x L3-Antenne AVMs FRITZ!WLAN Repeater 6000 bietet auf dem Mainboard acht Anschlüsse und kann mit unseren X6rp-Sets mit sechs Antennen ausgerüstet werden.
Kurze Unterbrechung: Der FRITZ!Repeater 6000 ist ein WLAN 6 (AX) fähiges Gerät, wird aber von AVM nicht explizit als 6000 AX gekennzeichnet, da es keine Non-AX-Variante gibt, wie z. B. beim FRITZ!Repeater 3000, welchen es als WiFi 5 (AC) und WiFi 6 (AX) Version gibt.
Unsere FRITZ!Repeater 6000 Sets sind demnach für den FRITZ!Repeater 6000 (AX) gebaut und geeignet.
Das Mainboard bietet auf der Vorderseite folgende Anschlüsse:
FRITZ!Repeater 6000 Mainboard mit markierten Anschlüssen Die markierten Anschlüsse gruppieren sich wie folgt:
- vier Anschlüsse im oberen Bereich (rot markiert), die Antennen dienen der Kommunikation mit den Clients und bedienen das 2,4 GHz und 5 GHz WLAN (Dualband), davon
- 2x Murata (über und unter dem Taster)
- 2x IPEX (über der silbernen Abschirmung)
- vier Anschlüsse im unteren Bereich (rot und gelb markiert) sind der Rückkanal zur FRITZ!Box und arbeiten nur im 5 GHz Band, davon
- 3x Murata
- 1x IPEX
Die roten Anschlüsse werden von uns im Tutorial verwendet, die gelben Anschlüsse wären mögliche Varianten oder zusätzliche Optionen (s. u.).
Die blau markierten Anschlüsse sind die internen Platinen-Antennen, die blauen Pfeile kennzeichnen die Verbindungen der originalen Kabel im 6000er.
Hier eine Möglichkeit, die Pigtails (und damit die Antennen) an den Anschlüssen zu verteilen:
FRITZ!Repeater 6000 mit Pigtails Wir erweitern im Tutorial mit dem X6rp-Set vier der Client-Antennen (zu den Endgeräten) und zwei der Rückkanal-Antennen, die Anschlüsse können aber beliebig konfiguriert werden: wer z. B. eine bessere Verbindung zum Router (Rückkanal) benötigt, kann auch die vier Anschlüsse im unteren Bereich bestücken und nur zwei im oberen Bereich zu den Endgeräten. Oder auch drei und drei, oder mit den X4rp-Sets nur zwei und zwei, oder drei und eine oder vier und keine… puh… so viele Möglichkeiten. ;-)
Aber damit nicht genug: wem die sechs Antennen des X6rp-Sets nicht genügen, kann die zwei übrigen Anschlüsse noch mit zwei Antennen aus den Universalsets mit der Pigtail-Variante „Murata Spezial“ umrüsten. Diese können mit den selbstklebenden Universalhalterungen z. B. links und rechts am Gehäuse befestigt werden. Maximale Power!
Weiterlesen → - vier Anschlüsse im oberen Bereich (rot markiert), die Antennen dienen der Kommunikation mit den Clients und bedienen das 2,4 GHz und 5 GHz WLAN (Dualband), davon
- Kompatibilität FRITZ!Repeater 3000

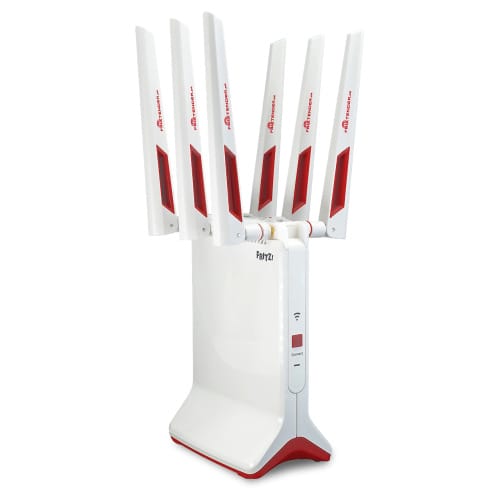

FRITZ!Repeater 3000 mit 6x L3-Antenne AVMs FRITZ!WLAN Repeater 3000 kann dank der neuen flachen Murata-Stecker ⓘ ebenfalls umgebaut werden. Die flachen Stecker sind hier essenziell, da sich die Murata-Anschlüsse auf der Rückseite des Mainboards befinden:
FRITZ!WLAN Repeater 3000 Mainboard Rückseite Die sechs Anschlüsse versorgen oben zwei Dualband-Antennen für das 2,4 GHz und 5 GHz WLAN, die vier unteren jeweils eine 5 GHz Singelband-Antenne.
Leider kann die interne Verwendung der Antennen nicht 100%ig definiert werden, da der 3000er aber nur im 5 GHz Band den Rückkanal zur FRITZ!Box aufbaut, gehen wir davon aus, dass die unteren 4 Antennen ausschließlich für diesen Rückkanal benutzt werden. Die zwei Dualband-Antennen versorgen aber mit großer Sicherheit die Clients.
Auf der Vorderseite der Hauptplatine befinden sich -im Gegensatz zu FRITZ!Repeater 6000– keine Anschlüsse:
FRITZ!WLAN Repeater 3000 Mainboard Vorderseite Die Schlitze an der Oberseite des Gehäuses bieten gerade genug Platz, um die Anschluss-Stecker mit minimalem Druck durchzufädeln:
FRITZ!Repeater 3000 Mainboard Rückseite mit allen Pigtails ACHTUNG: der FRITZ!Repeater 3000 AX ist mit diesem Umbauset nicht kompatibel und kann aktuell noch nicht umgebaut werden.
Weiterlesen → - Kompatibilität der FRITZ!Box 5530 Fiber
FriXtender-Sets für die FRITZ!Box 5530 Fiber
Auch die 5530 kann nun mit unseren Antennensets mit externen WLAN-Antennen umgerüstet werden:
FRITZ!Box 5530 Fiber mit FriXtender L3-Antenne Aber Achtung: auch hier zwei Mainboardtypen
AVM hat schon bei der FRITZ!Box 6660 Cable ein Experiment gewagt und die gleiche Entwicklung auch bei der 5530 durchgeführt, weshalb es aktuell zwei unterschiedliche Mainboardtypen gibt:
Version 1
Einmal die zuerst veröffentlichte Version 1 mit Murata-Buchsen und auf dem Mainboard integrierten Antennen (rot markiert):
FRITZ!Box 5530 Fiber Mainboard V1 Version 2
Im Nachgang hat sich AVM aber dazu entschieden, der Version 2 der 5530 Plektrum-Antennen ⓘ wie der FRITZ!Box 7590 zu verpassen (hinten links und rechts grün markiert):
FRITZ!Box 5530 Fiber Mainboard V2 Diese Plektrum-Antennen sind bereits per Pigtail an den Standard IPEX-Buchsen angeschlossen (rot markiert). Fun-Fact: AVM hat auch bei diesem Mainboard noch die Antennen integriert, diese sind nur durch die fehlenden Murata-Buchsen nicht aktiv.
Beide Antennen beider Versionen bedienen das 2,4 GHz und 5 GHz WLAN (Dualband) und können mit den neuen FriXtender X2si-Sets (= 2 Antennen mit SnapIn-Halterung) umgebaut werden, je nach Mainboardtyp kann beim jeweiligen Produkt die passende Pigtail-Variante gewählt werden:
Die Variante für die Murata-Buchsen der V1 ist leider aufgrund der benötigten und aufwändigeren Murata Spezial Pigtails etwas teurer, als für die V2 mit Standard Pigtails.
Welche Version habe ich?
Welche Version man bereits besitzt, kann man mit einem Blick durch das rote Lüftungsgitter feststellen: sind Plektrum-Antennen ⓘ und links ein schwarzes sowie rechts ein weißes Kabel sichtbar, handelt es sich um die Version 2 mit IPEX-Anschlüssen, ohne Antennen und Kabel ist es die Version 1 mit Murata-Buchsen:
Bitte führen Sie die Prüfung bei hellem Licht oder mit einer Taschenlampe durch, die Kabel können sonst im dunklen Innern der FRITZ!Box nur schlecht erkannt werden.
Weiterlesen → - Kompatibilität des Fritz!WLAN Repeater 300e
Der AVM FRITZ!WLAN Repeater 300e ist mittlerweile ein älteres Gerät, welches nicht aktiv von FriXtender unterstützt wird. Für Interessierte hier trotz allem ein Foto des Mainboards:
Wie man sieht, verbaut AVM hier noch die Hirose MS-156 Buchsen. Da die Hirose-Stecker ca. 16 mm lang sind, ist das Gehäuse nicht mehr zu schließen, wenn die Pigtails verbaut sind! Es gibt Kundenrückmeldungen, welche von gebohrten Löschern berichten, aber auch Panzerband oder andere kreative Lösungen wurden schon gemeldet. Diese Form von Umbau wird von uns nicht unterstützt!
ACHTUNG: am Mainboard liegen 230V Netzspannung an.
Der Kontakt mit Netzspannung kann lebensgefährlich sein!
Bitte öffnen Sie das Gehäuse nur, wenn Sie geschult im Umgang mit Netzspannung sind und stecken Sie das Gerät unter keinen Umständen ohne fest verschlossenes Gehäuse in eine Steckdose! Am offenen Gerät darf nur im stromlosen Zustand gearbeitet werden!
Weiterlesen → - FriXtender und FRITZ!Box 6590 Cable
Alle aktuellen Infos sind im Beitrag Kompatibilität der FRITZ!Box 6590 Cable.
