Kompatibilität der FRITZ!Box 7690

FriXtender WLAN-Antennen-Sets für die AVM FRITZ!Box 7690

Gleich vorab: die FRITZ!Box 7690 kann mit 4 oder 5 Antennen umgerüstet werden:

FRITZ!Box 7690 mit X5ci-Umbau
FRITZ!Box 7690 mit X5ci-Umbau

AVM bleibt bei der aktuellen Generation der FRITZ!Boxen seiner Linie relativ treu, es gibt wenig Überraschungen bezüglich der Anschlüsse. Neu bei der FRITZ!Box 7690 ist (im Vergleich zur 7590) der neue WLAN-Standard Wi-Fi 7 und die direkte Unterstützung von ZigBee.

Harald Karcher stellt die 7690 sehr ausführlich in einem YouTube Video auf seinem Kanal vor.

Identisch zur 7590 sind die Plektrum-Antennen im hinteren Teil geblieben, die Antenne, welche früher links vorne stand, wurde hingegen auf dem Mainboard integriert, wie auch die ehemals aufgelötete vierte „Airgain“-Antenne der 7590.

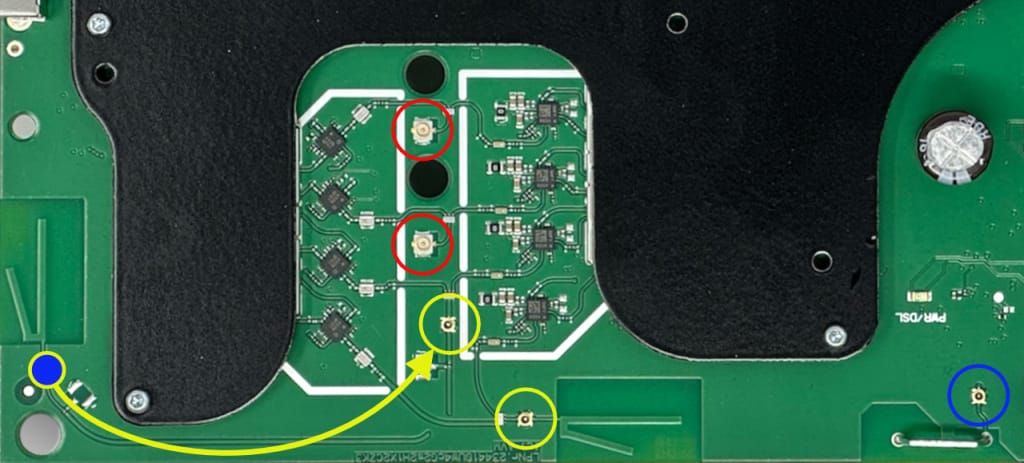

FRITZ!Box 7690 Mainboard (Quelle: YT Harald Karcher)
FRITZ!Box 7690 Mainboard (Quelle: YT Harald Karcher)

Die WLAN-Antennen sind alle dualbandfähig und können mit unseren Sets umgebaut werden, dazu stehen zwei IPEX-Anschlüsse (die beiden Oberen rot markierten) und zwei Murata-Anschlüsse (weiter unten) zur Verfügung.

Hellblau beschildert ist der DECT-Bereich, welcher von uns unberührt bleibt.

Der gelb gekennzeichnete Murata-Anschluss (rechts von der Mitte vorne) gehört zum ZigBee-Modul: hier könnte mit einem zusätzlichen Murata Spezial Pigtail und einer weiteren Antenne auch der Radius für die Smarthome-Steuerung vergrößert werden, zumindest für das 2,4 GHz Band.

Es gibt zu den Sets ein optionales Zigbee-AddOn mit den o. g. Pigtails und einer Antennen-Auswahl, welches direkt mit dem Set bestellt etwas günstiger ist, als eine separate Bestellung der Einzelteile.

Screenshot ZigBee-AddOn
ZigBee-Optionen im Shop

AVM gibt in den technischen Daten keine Details zu den unterstützten ZigBee-Frequenzen an, in den FAQ wird aber ausschließlich von 2,4 GHz gesprochen – die Frequenzen zwischen 868 und 870 MHz werden augenscheinlich nicht unterstützt. Sollte jemand hier anders lautende Informationen haben, darf dies im Kommentarbereich gerne gepostet werden.

Zum Shop   Zum Videotutorial

2 Kommentare

Schreiben Sie einen Kommentar

Ihre E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

17 + 15 =

  1. Hallo,

    ich verstehe es noch nicht ganz.
    Die 7690 hat ja 2 interne Antennen, angeschlossen per IPEX sowie 2x freie Murata Anschlüsse.

    Wenn ich nun 2 Antennen per Murata anschließe, werden dann auch die 2 internen Antennen abgeschaltet?
    Also habe ich dann mein Wlan nur über die 2x Murata? Wenn dem so ist, bringt es mir ja auch nichts, 4 Antennen anzuschließen?
    Ich freue mich auf Aufklärung

    • Hallo Patrick,

      es werden nur die Antennen deaktiviert, die durch externe Antennen ersetzt, bei den IPEX-Anschlüssen werden die internen Antennen abgesteckt, bei den Murata-Anschlüssen trennt ein interner Schalter in der Buchse die Antennen auf dem Mainboard.

      VG, Frixi
