FriXtender Kompatibilitätsliste

  • Kompatibilität der FRITZ!Box 5690 Pro

    FriXtender WLAN-Antennen-Sets für die AVM FRITZ!Box 5690 Pro

    Die FRITZ!Box 5690 Pro zeichnet sich durch ihre vertikale Bauweise aus und stellt ein weiteres „besonderes“ Modell von AVM dar. In gewohnter Tradition der vertikalen Boxen bietet sie 8 WLAN-Antennen, diesmal jedoch in einer neuen Konfiguration. Im Vergleich zur vorherigen vertikalen FRITZ!Box, der 6690 Cable, sind nun fast alle integrierten Antennen dualband-fähig und direkt auf dem Mainboard integriert. Dies bringt einige Herausforderungen mit sich, auf die wir weiter unten eingehen.

    Das Mainboard der FRITZ!Box 5690 Pro ist mit insgesamt 9 Anschlüssen ausgestattet – ein bisheriger Rekord:

    FRITZ!Box 5690 Pro Mainboard

    Auf der rechten Seite sind die Anschlüsse für die Dualband-Antennen für das 2,4- und 5-GHz-Band rot und gelb markiert. Auf der linken Seite sind die Anschlüsse für das 6-GHz-Band lila markiert, wobei zwei davon (die mittleren) auch das DECT-Signal mit ausstrahlen. Die neunte Antenne, die sich oben in der Mitte befindet und blau markiert ist, ist für ZigBee vorgesehen.

    Die früher verwendeten Plektrum-Antennen sind hier leider nicht mehr vorhanden. Es gibt jedoch Anzeichen dafür, dass diese in einer späteren Version wieder eingeführt werden könnten, ähnlich wie bei der FRITZ!Box 6660 Cable.

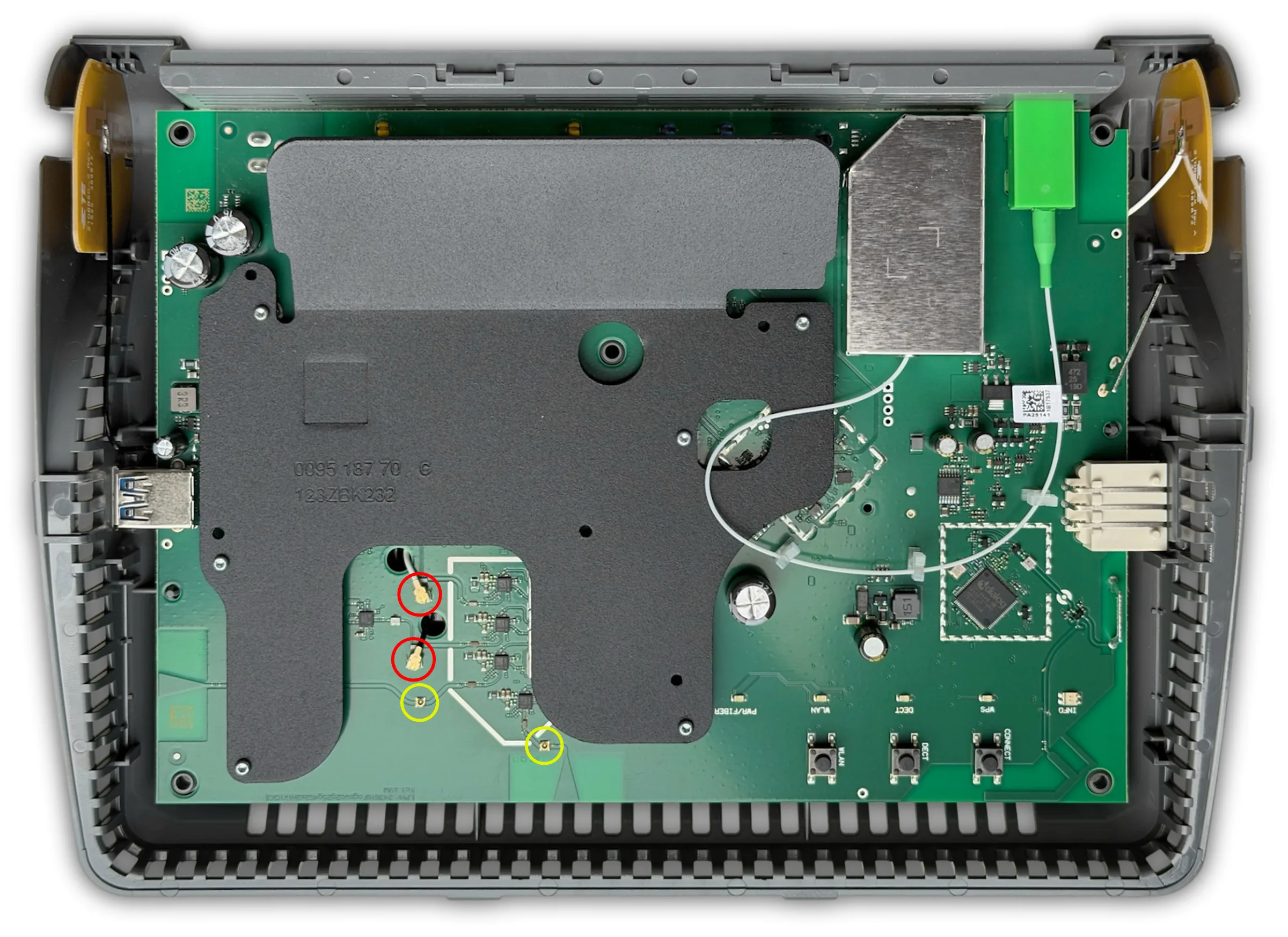

    FRITZ!Box 5690 Pro Mainboard im Gehäuse

    Das Gehäuse der FRITZ!Box 5690 Pro zeigt auf der rechten Seite zwei der typischen Halterungen für Plektrum-Antennen, auf der linken Seite eine weitere. Dazu passend finden sich unbestückte Montageplätze auf dem Mainboard in der Nähe der Halterungen. Es bleibt abzuwarten, ob und wann hier Erweiterungen vorgenommen werden.

    Die FRITZ!Box 5690 Pro bietet also durchaus das Potenzial, mit unseren Antennen-Sets vollständig umgerüstet zu werden. Allerdings stehen uns noch einige spannende Herausforderungen bevor:

    • Die Box lässt sich nicht leicht öffnen.
    • Das Gehäuse ist sehr kompakt gestaltet, was die Ausleitung von Pigtails erschwert.
    • Es müssen komplett neue Halterungen entwickelt werden.

    Wir bitten höflich darum, von Nachfragen zu den geplanten Sets abzusehen. Folgen Sie uns stattdessen auf den im Footer genannten Kanälen, um stets die neuesten Informationen zu erhalten.

    Weiterlesen →
  • Kompatibilität der FRITZ!Box 7690

    FriXtender WLAN-Antennen-Sets für die AVM FRITZ!Box 7690

    Gleich vorab: die FRITZ!Box 7690 kann mit 4 oder 5 Antennen umgerüstet werden:

    FRITZ!Box 7690 mit X5ci-Umbau
    FRITZ!Box 7690 mit X5ci-Umbau

    AVM bleibt bei der aktuellen Generation der FRITZ!Boxen seiner Linie relativ treu, es gibt wenig Überraschungen bezüglich der Anschlüsse. Neu bei der FRITZ!Box 7690 ist (im Vergleich zur 7590) der neue WLAN-Standard Wi-Fi 7 und die direkte Unterstützung von ZigBee.

    Harald Karcher stellt die 7690 sehr ausführlich in einem YouTube Video auf seinem Kanal vor.

    Identisch zur 7590 sind die Plektrum-Antennen im hinteren Teil geblieben, die Antenne, welche früher links vorne stand, wurde hingegen auf dem Mainboard integriert, wie auch die ehemals aufgelötete vierte „Airgain“-Antenne der 7590.

    FRITZ!Box 7690 Mainboard (Quelle: YT Harald Karcher)
    FRITZ!Box 7690 Mainboard (Quelle: YT Harald Karcher)

    Die WLAN-Antennen sind alle dualbandfähig und können mit unseren Sets umgebaut werden, dazu stehen zwei IPEX-Anschlüsse (die beiden Oberen rot markierten) und zwei Murata-Anschlüsse (weiter unten) zur Verfügung.

    Hellblau beschildert ist der DECT-Bereich, welcher von uns unberührt bleibt.

    Der gelb gekennzeichnete Murata-Anschluss (rechts von der Mitte vorne) gehört zum ZigBee-Modul: hier könnte mit einem zusätzlichen Murata Spezial Pigtail und einer weiteren Antenne auch der Radius für die Smarthome-Steuerung vergrößert werden, zumindest für das 2,4 GHz Band.

    Es gibt zu den Sets ein optionales Zigbee-AddOn mit den o. g. Pigtails und einer Antennen-Auswahl, welches direkt mit dem Set bestellt etwas günstiger ist, als eine separate Bestellung der Einzelteile.

    Screenshot ZigBee-AddOn
    ZigBee-Optionen im Shop

    AVM gibt in den technischen Daten keine Details zu den unterstützten ZigBee-Frequenzen an, in den FAQ wird aber ausschließlich von 2,4 GHz gesprochen – die Frequenzen zwischen 868 und 870 MHz werden augenscheinlich nicht unterstützt. Sollte jemand hier anders lautende Informationen haben, darf dies im Kommentarbereich gerne gepostet werden.

    Zum Shop   Zum Videotutorial

    Weiterlesen →
  • Kompatibilität der FRITZ!Box 6670 Cable

    FriXtender WLAN-Antennen-Sets für die AVM FRITZ!Box 6670 Cable

    Die FRITZ!Box 6670 Cable entspricht vom Aufbau im Wesentlichen dem Vorgänger, der FRITZ!Box 6660 Cable, geändert haben sich hauptsächlich der WLAN-Standard (jetzt Wi-Fi 7) und die direkte Unterstützung von ZigBee. Harald Karcher vergleicht die alte 6660 mit der neuen 6670 sehr ausführlich in einem YouTube Video auf seinem Kanal.

    Es bleibt auch bei der 6670 bei den zwei WLAN-Antennen, hier haben wir uns vom Nachfolger ein wenig mehr versprochen, immerhin ist AVM aber den Plektrum-Antennen und den IPEX-Anschlüssen auf dem Mainboard ebenfalls treu geblieben:

    FRITZ!Box 6670 Cable Mainboard

    Entsprechend passen auch die 6660-Sets zur 6670, welche (bislang) ausschließlich mit IPEX-Buchsen geliefert wird.

    Der blau gekennzeichnete Murata-Anschluss (mittig vorne) gehört zum ZigBee-Modul: hier könnte mit einem zusätzlichen Murata Spezial Pigtail und einer weiteren Antenne auch der Radius für die Smarthome-Steuerung vergrößert werden, zumindest für das 2,4 GHz Band. Da die Pigtails für das WLAN nur zwei Plätze in der Antennen-Halterung benötigen, finden das dritte Pigtail und die Antenne in der Mitte der Halterung noch Platz.

    Bei den Sets wird direkt das FRITZ!Box-Modell abgefragt, für die 6670 gibt es dann zusätzlich ein optionales Zigbee-AddOn mit den o. g. Pigtails und einer Antennen-Auswahl, welche -direkt mit dem Set bestellt- etwas günstiger ist, als eine separate Bestellung der Einzelteile.

    Screenshot ZigBee-AddOn
    ZigBee-Optionen im Shop

    AVM gibt in den technischen Daten keine Details zu den unterstützten ZigBee-Frequenzen an, in den FAQ wird aber ausschließlich von 2,4 GHz gesprochen – die Frequenzen zwischen 868 und 870 MHz werden augenscheinlich nicht unterstützt. Sollte jemand hier anders lautende Informationen haben, darf dies im Kommentarbereich gerne gepostet werden.

    Zum Shop    Zum Tutorial



    Weiterlesen →
  • Kompatibilität FRITZ!Repeater 3000 AX

    Leider wird der AVM FRITZ!Repeater 3000 AX von uns noch nicht offiziell unterstützt (im Gegensatz zum 3000 ohne AX), da wir aktuell keine Lösung haben, die Pigtails ohne Modifikation des Gehäuses nach außen zu legen.

    Wir möchten trotzdem einige Informationen zu diesem Gerät bekannt geben.

    Dem unerschrockenen Bastler bietet das Mainboard 7 Murata-SWG-Anschlüsse, welche mit unseren Murata Spezial Pigtails umgebaut werden können:

    Mainboard FRITZ!Repeater 3000 AX
    Mainboard FRITZ!Repeater 3000 AX

    Die im oberen Bereich gekennzeichneten Buchsen sind nach unserem Dafürhalten für die Verbindung zu den Endgeräten zuständig. Die in der unteren Hälfte blau markierten Buchsen sind entsprechend nur für den Rückkanal, also die Verbindung zurück zur FRITZ!Box (oder dem nächsten Mesh-Gerät) ausgelegt.

    Mit den Universalsets und der Pigtail-Variante „Murata Spezial 90° 25cm“  können somit bis zu 7 FriXtender-Antennen an den FRITZ!Repeater 3000 AX angeschlossen werden. Die selbstklebenden Universal-Halterungen können an einer beliebigen glatten Stelle des Gerätes befestigt werden.

    Nach aktuellem Stand ist es hierzu aber nötig, das Gehäuse zu modifizieren, z. B. Teile der Lüftungsstege zu entfernen, oder Löcher zu bohren. Da dies nicht der Philosophie hinter FriXtender entspricht, wird diese Form des Umbaus von uns nicht empfohlen.

    Weiterlesen →
  • Kompatibilität FRITZ!Repeater 2400

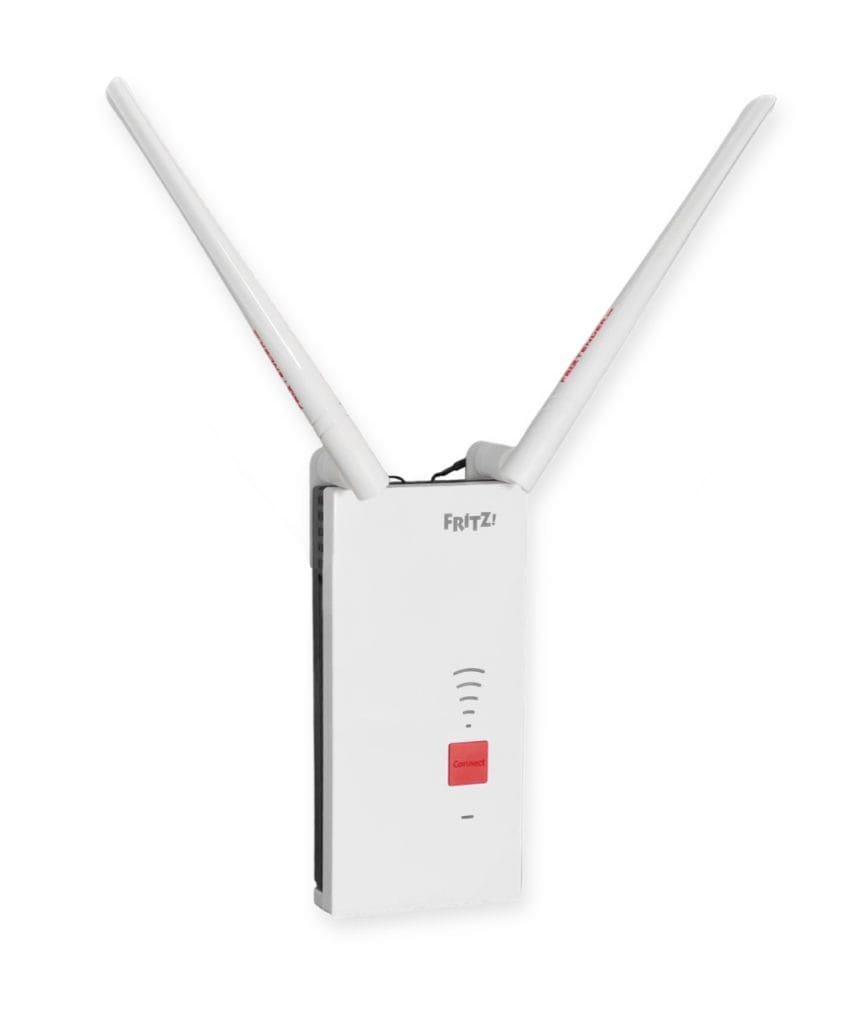

    Der FRITZ!Repeater 2400 kann mit FriXtender-Antennen umgerüstet werden:

    Das Mainboard des FRITZ!Repeater 2400 hat insgesamt vier Murata-Buchsen, welche die auf dem Mainboard integrierten Dualband-Antennen versorgen:

    FRITZ!Repeater 2400 Mainboard mit Markierung der Anschlüsse
    FRITZ!Repeater 2400 Mainboard

    Der Umbau kann entsprechend mit vier externen Antennen erfolgen.

    Wichtige Unterbrechung: das Mainboard führt an der Ober- und Unterseite 230V Netzspannung.

    Der Kontakt mit Netzspannung kann lebensgefährlich sein!

    Bitte führen Sie den Umbau nur durch, wenn Sie geschult im Umgang mit Netzspannung sind und stecken Sie das Gerät unter keinen Umständen ohne fest verschlossenen Gehäusedeckel in eine Steckdose! Am offenen Gerät darf nur im stromlosen Zustand gearbeitet werden!

    Die großen Herausforderungen bei der Entwicklung waren die Gehäuse-Größe und -Form: das Gehäuse ist extrem flach, sodass ein interner Einbau der RP-SMA-Buchsen nicht möglich ist, und auch die L-Form des Gehäuses erlaubte kein Zwischenstück, wie beim FRITZ!Repeater 1200.

    Das wirklich größte Problem war aber, dass der 2400er keine elegante Möglichkeit bot, die Pigtails von Innen nach Außen zu führen: es gibt keine Öffnungen im Gehäuse, die groß genug währen, die Stecker der Kabel durchzufädeln.

    Generell sagen wir, dass unsere Sets ohne Modifikation am Gehäuse oder Mainboard auskommen müssen, damit diese komplett reversibel sind. Diese Vorgabe hat uns beim FRITZ!Repeater 2400 zu einer etwas unorthodoxen Lösung geführt: das Gehäuseoberteil bleibt in der oberen Hälfte durch Distanzscheiben ein Schlitz offen, wohingegen unten der Deckel aufgrund der L-Form geschlossen bleiben muss:

    Das Durchtrennen der Stege der entsprechenden Lüftungslöcher ist leider nicht ausreichend, da das Mainboard bis an den Rand des Gehäuses reicht, die Pigtails würden beim Schließen des Deckels geknickt und gequetscht.

    Der Umbau erfolgt mit vier Antennen und den selbstklebenden Universalhalterungen, Distanzscheiben und Schutzfolie zum Abdecken des 230V-Bereichs sind im Set enthalten.

    Zum Shop    Zum Tutorial

    Weiterlesen →
