Kompatibilität der FRITZ!Box 7490

FriXtender WLAN-Antennen-Sets für die AVM FRITZ!Box 7490

Die FRITZ!Box 7490 hat insgesamt 6 integrierte Antennen, die sich jedoch je nach Revision des Mainboards unterscheiden. Unsere Sets sind aber mit allen Mainboard-Versionen kompatibel.

Vor der Bestellung empfehlen wir dringend die nachfolgenden Informationen durchzulesen! Damit wird die Auswahl der für einen korrekten Umbau benötigten Teile deutlich erleichtert.
(Links für Lesezeichen: Antennenkonzept & Mainboardtyp)

Zum Shop

Das Antennenkonzept der FRITZ!Box 7490

Das Antennenkonzept der 7490 unterscheidet sich wesentlich von älteren FRITZ!Box Modellen, AVM arbeitet statt mit zwei Dualband-Antennen nun mit drei Antennen pro Frequenzband, also sechs insgesamt.

FRITZ!Box 7490 Mainboard Antennenkonzept
FRITZ!Box 7490 Mainboard (egal ob mit oder ohne IPEX)

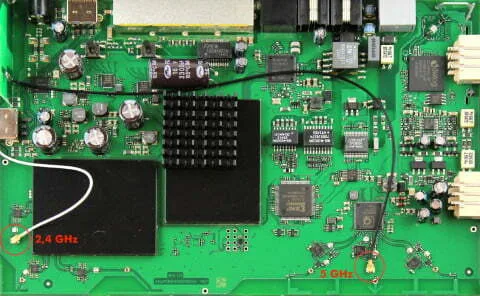

Das Bild zeigt das Mainboard einer 7490 mit zwei IPEX-Buchsen (rot eingekreist), sind jedoch auch andere Versionen im Umlauf, welche weiter unten beschrieben werden. Der linke, gelb umrandete Bereich ist für das 2,4 GHz Frequenzband zuständig, der rechte, blau markierte Bereich für das 5 GHz Band. Die roten Pfeile zeigen die geradezu winzigen Antennen, die mit simplen Leiterbahnen auf dem Mainboard ausgeführt sind, die Kabel gehen zu einer Platinenantenne, links oben im Bild noch zu sehen.

Die Antennen sind in 90° Winkeln angeordnet und die Abstrahlcharakteristik der 7490 ist somit nahezu Kugelförmig, womit eine hervorragende räumliche Abdeckung erzielt wird, diese geht aber sehr zu lasten der Reichweite, das Konzept wird im Beitrag Stärken der verschiedenen FriXtender Antennen erklärt.

Welches FRITZ!Box 7490 Mainboard habe ich?

Leider gibt es bei den FRITZ!Box 7490 Modellen aktuell drei unterschiedliche Mainboard-Revisionen: die oben gezeigten IPEX-Buchsen können bei älteren Modellen auch als weitere Murata-Anschlüsse ausgeführt sein. Damit für den Umbau die richtigen Pigtails bestellt werden können, hier eine Übersicht.

Keine IPEX-Buchse

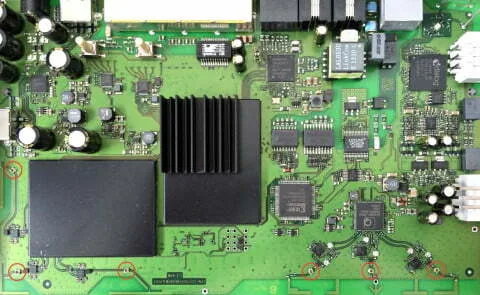

FRITZ!Box 7490 Modelle mit Seriennummer beginnend mit D haben typischerweise keine IPEX-Buchsen auf dem Mainboard, sehr selten gibt es aber Versionen mit einer IPEX-Buchse, hier sollte vor der Bestellung zur Sicherheit kontrolliert werden, oder Option 1 der Pigtails-Varianten zu wählen (s. u.).

7490 ohne IPEX-Buchse

Eine IPEX-Buchse

Eine IPEX-Buchse ist für die 7490 mit einer Seriennummer beginnend mit E typisch, aber nicht zwingend – tatsächlich gibt es auch Modelle ohne, oder mit zwei IPEX-Buchsen. Hier wird empfohlen, vor der Bestellung das Mainboard zu kontrollieren, oder Option 1 der Pigtails-Varianten zu wählen (s. u.).

7490 mit einer IPEX-Buchse

Zwei IPEX-Buchsen

FRITZ!Box mit Seriennummer beginnend mit F, H, J und höher haben zwei IPEX-Buchsen, bislang ist uns keine gegenteilige Information bekannt, Option 2 der Pigtail-Varianten sollte grundsätzlich passen (ohne Gewähr, s. u.).

7490 mit zwei IPEX-Buchsen

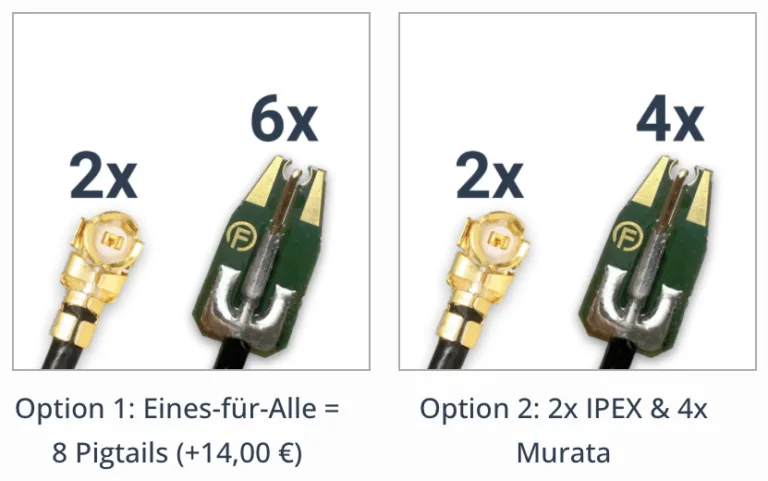

Wenn das Mainboard vor der Bestellung nicht geprüft werden kann, ist bei allen X3 und X6 Sets die Option 1 bei den Pigtail-Varianten ideal, hier werden Pigtails für alle Modelle der FRITZ!Box 7490 beigelegt:

Option 1 beinhaltet Pigtails für alle Mainboard-Typen, sie ist damit aber auch die teuerste Lösung. Dies ist die Standard-Option, um Lieferungen mit falschen Pigtails zu vermeiden (TL;DR). Weitere Details zu den Pigtails gibt es bei den jeweiligen Antennensets.

Zum Shop

Relevante Beiträge

96 Kommentare

Schreiben Sie einen Kommentar

Ihre E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

20 − 2 =

  1. Hallo, das kleine Set hat ja drei Antennen. Wie verteile ich die auf die zwei Bänder? Warum hat das Set nicht gleich 4 Stück, 2 je Band?

    • Hallo heinrichK,

      die X3-Sets sind explizit für die Erweiterung eines Frequenzbandes gedacht, entweder 2,4 oder 5 GHz.

      VG, Frixi

  2. Hallo, leider habe ich ein Model mit der Seriennummer C80E14729FDB. Welches Set benötige ich hierfür?

    • Hallo Gilbert,

      bitte kuck einfach auf die Unterseite der FRITZ!Box, verwende nicht die Rückmeldung des Terminals.

      VG, Frixi

  3. Hallo. Habe leider bei meiner FB 7490 den linken ipex abgerissen.
    Kann ich auch einen von den anderen Buchsen nutzen?
    Ist es crc-9 oder Ts-9v?
    Was mir aufgefallen ist, obwohl es die 2,4 GhZ Buchse ist, haben meine Geräte nur noch 2,4 statt 5g. Ist da evtl. ein Fehler?

    Mit freundlichen Grüßen
    Frank

  4. Hallo Frixi,
    ich habe eine Fritzbox7490 mit zwei IPEX-Buchsen die ich schon mit externen Antennen versehen habe. Ich würde gerne die fehlenden 4 Murata Pigtails kaufen. Leider gibt es in den Optionen nur maximal 3 Murata Pigtails. Ist es möglich ein Pigtail einzeln zu bekommen?
    Liebe Grüße
    Olli

  5. Hallo ich habe eine 6490 mit der Seriennr. F 165.547. was kann ich für Stecker verwenden um mein Wlan zu verbessern. Ausserdem habe ich eine Powerline 1240E, mit dem ich gerne in den angrenzenden Garten versorgen will. Habe bei eBay einen Pigtail – SMA Kabel besorgt, aber der passt nicht auf die kleine Buchse.
    Könnt Ihr mir helfen und einen Adapter anbieten, sowohl für die 6490 umd die Powerline1240?

    Viele Grüße

    Bernd

  6. Hallo,
    eine Frage:
    Möchte mein 2,4GHzWLAN (FB7490) um eine P-Antenne erweitern bezüglich gerichteter Garten-WLAN-Verbesserung (schmales langes Grundstück, Haus im vorderen Teil). Im Haus ist der Empfang gut.
    Gibt es eine Empfehlung, welchen der 3 Boardanschlüsse man für den Garten verwendet, um den restlichen Empfang möglichst wenig zu beeinflassen?
    MfG Roy

    • Hallo Kaltofen,

      alle Anschlüsse sind gleichberechtigt und somit hättest du die freie Wahl, aber wenn das Mainboard deiner 7490 bereits einen IPEX-Stecker auf der 2,4 GHz Seite des Mainboards hat, empfehle ich dir, diesen zu verwenden, da die Pigtails leichter zu montieren und günstiger sind.

      Die P-Antenne wählst du dann aus den Universalsets mit Standard- oder Low-Loss-Pigtail. Den Umbau empfehle ich dann gemäß der Variante 2 des 7390-Video-Tutorials durchzuführen. (Achtung: es geht hier nur um das Verlegen der Pigtails!)

      VG, Frixi

      • Hallo Frixi,

        ich hoffe ich darf noch eine Frage zur FB 7490 stellen ….. ;-)

        Wenn man wie in diesem Beispiel (trotz aller Nachteile) nur eine Antenne anschließen möchte, wäre es nicht sinnvoll für den Anschluss der Zusatzantenne einen Murata-Anschluss zu verwenden um sich sich die (möglicherweise) bessere stehende Antenne am IPEX-Anschluss (zur Versorgung des Hauses) zu sichern? Die schwierigere Montage und Verfügbarkeit der Murata-Pigtails mal außer acht gelassen.

        Viele Grüße
        Lou

        • Hallo Lou,

          ob liegend oder stehend besser ist, hängt von der gewünschten Abdeckung ab: die stehenden Antennen versorgen eher den horizontalen Bereich, die auf dem Mainboard liegenden Antennen eher den Vertikalen. Ich würde mehr auf abgedeckten Polarisationsebenen achten.

          VG, Frixi

          • Ein komplexes Thema – die HF-Technik war mir schon immer unheimlich …..

            Man kann also nicht pauschal sagen, dass die zusätzlich stehend (in der FB) angebrachten Antennen eine bessere WLAN-Verbindung versprechen als die auf dem Mainboard? Ich hatte dies aus dem Artikel über die FB6660 geschlossen. Es kommt vielmehr auf die örtlichen Gegebenheiten und vor allem auch darauf an, ob die FB an die Wand geschraubt oder auf den Tisch gestellt wird?

            Nochmals Danke und viele Grüße
            Lou

            • Hallo Lou,

              es geht darum, welche Bereiche abgedeckt werden sollen. Mit 3 (oder mehr) Antennen kannst du alle 3 Raumachsen ausleuchten, wie es z. B. die FRITZ!Box 7490 oder auch 7590 macht, mit nur 2 Antennen fehlt dir die Ausleuchtung einer Achse, je nachdem, wie die FRITZ!Box ausgerichtet ist: hängend oder stehend.

              VG, Frixi

  7. Hi Frixi,

    habe eine 7490 mit Seriennummer E …..

    Frage: Hat damit die 7490 dann typischerweise nur einen Steckeranschluss und auch nur für 5GHZ?
    Kann man dann auch nur eine Antenne anschliessen? Und auch nur eine 5 GHZ Antenne?

    Wollte mir eigentlich das X3-L (2,4 GHZ) set kaufen, aber frage mich nun ob ich überhaupt 3 Antennen und überhaupt 2,4 GHZ ANtennen angeschlossen bekomme!?

    • Hallo Mark,

      du kannst in jede 7490 drei Antennen je Frequenzband einbauen, also sechs insgesamt, nur die zu verwendenden Pigtails variieren entsprechend den Buchsen auf deinem Mainboard.

      Wenn du ein Mainboard mit fünf Murata- und einer IPEX-Buchse hast, dann sind auf der 2,4 GHz Seite drei Murata-Buchsen verbaut, wie auf dem obigen mittleren Bild – das musst du bei der S/N mit „E“ aber unbedingt prüfen, weil es hier unterschiedliche Mainboards gibt, oder du nimmst einfach die Pigtail-Variante Option 1, denn hier sind die Pigtails für alle Typen enthalten.

      VG, Frixi

  8. Hallo,
    bei der Fritzbox 7490 werden je nach mainboard Antennen mit dem Murata – Stecker angeschlossen. Ich kann nicht erkennen, wie dabei die vorhandenen Antennen auf dem mainboard abgetrennt werden. Sind dann die externen Antennen parallel zu den vorhandenen Antennen geschaltet? Das gäbe keine gute Anpassung …
    Gruß Jörn

    • Hallo Adi,

      wir empfehlen den Umbau aller Antennen je Frequenzband, wenn du aber unbedingt nur eine Antenne umbauen möchtest, kannst du aus den Universalsets eine Antenne wählen, oder du nimmst ein Set aus der 3490er Serie mit 2 Antennen und passender Halterung.

      Bitte beachte aber die oben stehenden Mainboard-Versionen, die 3490-Sets passen nur, wenn du ein Mainboard mit 2 IPEX-Buchsen hast, die Universalsets kannst du auch mit Murata Spezial Pigtail bestellen.

      VG, Frixi

  10. Hallo,
    kann das L3-Set nur auf der linken Seite der Fritzbox 7490 installiert werden oder geht es auf beiden Seiten?
    VIelen Dank und viele Grüße

    • Hallo Christian,

      das FriXtender L X3 Set ist nur für 2,4 GHz ausgelegt und somit nur für die linke Seite (=2,4 GHz) geeignet, da die Pigtails für die gegenüberliegende Seite zu kurz wären.

      VG, Frixi

  11. Hallo,
    2 Fragen, die mich beschäftigen, möchte ich mal loswerden (alle bzgl Px3):
    1. Müssen alle Antennen verbaut werden, oder kann man nur eine einbauen und die Internen weiter nutzen? (ich will von einer Box auf die andere routen, die im Nachbarhaus stehen wird und ansonsten unsere Fläche in der Wohnung „wie gewohnt“ nutzen)
    2. Welches Verlängerungskabel ist ideal? Können die Antennen „outdoor“ genutzt werden?
    Danke für die Hilfe!
    Grüße
    Ingo

    • Hallo Ingo,

      für eine maximale Leistungssteigerung sollten alle 3 Antennen je Frequenzband umgebaut werden, wenn es aber tatsächlich nur eine einzige sein soll, kannst du die passende Antenne aus den Universalsets wählen. Sollte dein Mainboard IPEX-Buchsen auf der gewünschten Seite haben, ist die Pigtail-Variante mit Standard oder Low-Loss Pigtail zu empfehlen, da diese günstiger sind und der Umbau damit leichter ist.

      Als Verlängerungskabel empfehle ich für eine möglichst geringen Dämpfung die ULL-Verlängerungen – und wie immer gilt: so lang wie nötig, so kurz wie möglich. Hier findest du noch weiteres Kabelzubehör.

      Alle FriXtender-Antennen sind Indoor-Antennen und müssen wettergeschützt montiert werden.

      VG, Frixi

  12. Hallo, ich lebe in einem Reihenhaus aus bj.60.
    Der Router (7490) steht derzeit im Kellerabgang unter der Holztreppe (auf Erdgeschoßbodenhöhe).
    Die Wand zum Nachbarn ist ca. 1m vom Geräterücken entfernt. Ansonsten steht das Gerät recht mittig.
    Ich möchte nun den Empfang im Erdgeschoss und in der 1 Etage verbessern.
    Grundsätzlich habe ich überall Empfang aber manchmal wird es es mit der Datenübertragung. Da reicht es dann nicht mehr um einen Film sauber zu streamen.
    Für das Erdgeschoß müsste ich wohl eine Antenne um ca. 1,5 m versetzen um am Fernseher ein besseres Signal zu erhalten (dicke tragende Wand).
    Für die obere Etage könnte ich mir das gleiche vorstellen.
    So das ich die Antenne unter die letzte Stufe der Holztreppe klebe (Bodenhöhe 1. Etage).
    Wäre das so möglich?

    Die Seriennummer lautet: E493 xxx (Homeserver von 1&1).

    Gruß Marc

    • Hallo Marc,

      das ist wie von dir beschrieben möglich. Als Verlängerung verwendest du am besten die ULL-Verlängerungen, als Antenne kommst du bestimmt mit der M2-Variante aus.

      Deinen Mainboardtyp kannst du wie verlinkt bestimmen, oder du nimmst als Pigtail-Variante einfach Option 1 – ist teurer, passt aber immer.

      VG, Frixi

  13. Hallo wo genau besteht der Unterschied zwischen der alten und neuen Umbau Variante der Fritz Box 7490? Die alte hat 2 Antennen und die neue 6?

    • Hallo Kara,

      nun ja, du hast den Hauptgrund bereits genannt. Die 2-Antennen-Lösung war damals eine Notlösung, weil nur zwei IPEX-Buchsen für die Standard-Pigtails zur Verfügung standen. Seit wir die Pigtails für die Murata-Buchsen herstellen lassen, können eben alle sechs internen Antennen erweitert werden.

      Vorteile:
      – größere Reichweite und höherer Datendurchsatz durch den Diversity-Modus
      – bessere räumliche Abdeckung
      – MIMO-Betrieb auch im Grenzbereich

      VG, Frixi

  14. Hallo,
    Ich besitze eine Fritzbox 7490 mit SNR: E253.461.30.094.420 diese befindet sich im Nebengebäude in eine Ecke ( Büro ) und das etwas unterhalb des Schreibtisches. Das Wohnhaus steht etwa 4m entfernt. Mein wlan Netz habe ich mit einen Repeater im Wohnhaus erweitert. Leider ist aber der Empfang sehr schlecht so das ich nicht überall ein gut funktionierendes wlan habe. Nun meine Frage, lohnt es sich mit einer oder mehreren Antennen das Netz etwas zu verstärken? Bitte geben Sie mir einen Tipp welchen Antennentyp ich benötige.
    VG Peter

  15. Hallo,

    meine 6490 steht in einem 19″ Rack und ist somit perfekt „abgeschirmt“, was sich sehr auf die DECT-Signalstärke auswirkt. Die FB soll aber im 19″ bleiben. WLAN wird nicht genutzt.

    Ich würde also gerne die DECT-Antenne außerhalb des Rack aufstellen.
    Ist die 2,4GHz-Antenne auch die DECT-Antenne der FB?

    • Hallo SirSydom,

      leider kann die DECT-Antenne ohne irreversible Veränderung am Mainboard nicht getauscht werden. Da dies nicht dem Konzept der FriXtender-Umbauten entspricht, können wir das leider nicht anbieten.

      VG, Frixi

  16. Hallo, mein Fritzbox 7490 fängt mit „J075“. Welches Set soll ich nehmen? (ich möchte 2 Antennen einbauen)

    • Hallo Christian,

      vielen Dank für die Anfrage, ich habe gerade gesehen, dass die Infos in der o. s. Tabelle nicht aktuell sind. Für die S/N beginnend mit J ist bei allen Sets ebenfalls die Option 2 die richtige, die passenden Antennensets für die FRITZ!Box 7490 findest du hier.

      Welche Antenne die passende sein könnte, kannst du im Beitrag Stärken der verschiedenen FriXtender Antennen nachlesen.

      VG, Frixi
