Der FRITZ!Repeater 1750E ist mit den FriXtender-Sets kompatibel.

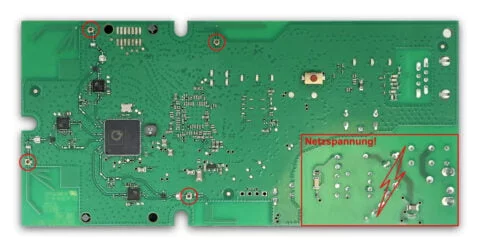

Der Aufbau und das Mainboard des 1750E ähnelt stark seinem Nachfolger und bietet vier Murata-Buchsen als Anschlussmöglichkeit:
Der Umbau kann entsprechend mit 4 externen Antennen erfolgen.
 | Wichtige Unterbrechung: das Mainboard führt an der Ober- und Unterseite 230V Netzspannung. Der Kontakt mit Netzspannung kann lebensgefährlich sein! Bitte führen Sie den Umbau nur durch, wenn Sie geschult im Umgang mit Netzspannung sind und stecken Sie das Gerät unter keinen Umständen ohne fest verschlossenen Gehäusedeckel in eine Steckdose! Am offenen Gerät darf nur im stromlosen Zustand gearbeitet werden! |

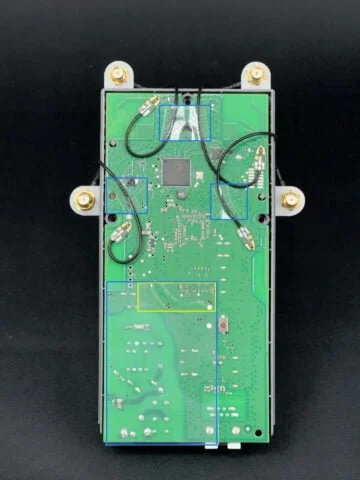

Die Pigtails können wie folgt am Mainboard montiert werden:
Der Murata-Adapter links unten muss in diese Position gedreht werden, um einen Konflikt mit anderen Bauteilen am Mainboard zu vermeiden. Die Pigtails werden -wie blau markiert- mit etwas Klebeband fixiert, die Schutzfolie über dem 230V-Bereich wird wie beim 2400er (s. Tutorial) befestigt, nur das Klebepad wird links statt rechts angebracht (gelb markiert, von der Klebeseite hinten betrachtet).
Zu weiteren Details siehe Beitrag Kompatibilität FRITZ!Repeater 2400.
Hi zusammen,
Die Antenne rechts unten liegt DC seitig auf GND, das sieht man auch optisch: der Einspeisepunkt ist auf der Antenne, die Antenne selbst ist am oberen Teil aber auch mit der GND Plane verbunden. Um welche Art Antenne handelt es sich da?
Danke!
Hallo Felix,
bei der von dir genannten Antenne handelt es sich um einen 2,4 GHz Monopol, der im Gegensatz zum Dipol eine Masseebene benötigt. Wir verwenden den Begriff Monopol nicht, da Antennen typisch als Dipol bezeichnet werden und dies nur Verwirrung stiften würde. ;-)
VG, Frixi
Super, danke!
Hi Frix-Team,
wenn ich mich aber aus eigenen Stücken dazu entscheide, bei dem2400´er eine kleine Fräsung in das weiße Oberteil zu machen, würde doch nichts dagegen sprechen, das Oberteil ohne Distanzscheiben wieder satt aufliegend zu montieren…. oder hab ich da nen Denkfeher?
Gruß Michael
Hallo Michael,
das würde genau so funktionieren, bitte beachte nur, dass die Fräsung groß genug ist, dass das Kabel nicht zwischen Deckel und Mainboard eingequetscht wird.
VG, Frixi
Hallo,
also wenn ich nur zwei Antennen an die 1750 oder 2400 bauen will, ist es dann egal welche Buchsen ich nehme?
ZUm Beispiel die Oberen beiden? Oder sind 2,4/5 auf die Seiten verteilt?
Hallo Sven,
beim 2400er werden bei allen Buchsen das 2,4 & 5 GHz WLAN genutzt, beim 1750E ist das Layout leider etwas anders und wir können im Moment nicht zu 100% exakt sagen. Nach dem uns vorliegenden Layout sind die oberen Anschlüsse (im Bild oben auf der linken Seite) für beide Frequenzbänder, die beiden anderen Buchsen könnten nur für jeweils das 2,4 oder 5 GHz Band sein.
VG, Frixi
Hallihallo, in AVMs Handbuch zum 1750E (https://avm.de/fileadmin/user_upload/DE/Handbuecher/FRITZ_WLAN/Handbuch_FRITZ_WLAN_Repeater_1750E.pdf) ist von sechs Antennen die Rede, hier bei euch nur von vier. Auf den Abbildungen der Platine oben auf dieser Seite sehe ich gar keine Antennen sondern nur die vier Buchsen. Hat AVM mit der Zahl sechs also unrecht? Falls nicht: Wie werden die Antennen verwendet, als 2×2 + 4×4 oder als 2x (3×3)?
Hallo Gero,
schau mal in den Beitrag Sind Dualband-Antennen zwei Antennen? Ja? Nein? Was?, dort erklären wir AVMs Art, Antennen zu zählen.
Über die Form des MIMO-Betriebs lässt sich AVM leider nicht aus.
VG, Frixi
Hallo Service Team, ich möchte einen 1750e umbauen, er bekommt über LAN den Zugang! Brauche ich dann nur Zwei Antennen?
Mit freundlichen Grüßen
Lukas Fonfara
Hallo Lukas,
die Antennen des FRITZ!Repeater 1750e sind nicht dediziert für Senden und Empfang getrennt, wie z. B. beim FRITZ!Repeater 3000 und höher, alle vier Antennen übernehmen hier beide Aufgaben.
Es ist trotzdem möglich, nur 2 Antennen umzubauen.
VG, Frixi
