FriXtender WLAN-Antennen-Sets für die AVM FRITZ!Box 5690 Pro
Die FRITZ!Box 5690 Pro wird mit unsren Sets umrüstbar sein (mehr dazu weiter unten), hier unser Prototyp als Vorschau:
Die 5690 Pro zeichnet sich durch ihre vertikale Bauweise aus und stellt ein weiteres „besonderes“ Modell von AVM dar. In gewohnter Tradition der vertikalen Boxen bietet sie 8 WLAN-Antennen, diesmal jedoch in einer neuen Konfiguration. Im Vergleich zur vorherigen vertikalen FRITZ!Box, der 6690 Cable, sind nun fast alle integrierten Antennen dualband-fähig und direkt auf dem Mainboard integriert. Dies bringt einige Herausforderungen mit sich, auf die wir weiter unten eingehen.
Das Mainboard der FRITZ!Box 5690 Pro ist mit insgesamt 9 Anschlüssen ausgestattet – ein bisheriger Rekord:
Auf der rechten Seite sind die Anschlüsse für die Dualband-Antennen für das 2,4- und 5-GHz-Band rot und gelb markiert. Auf der linken Seite sind die Anschlüsse für das 6-GHz-Band lila markiert, wobei zwei davon (die mittleren) auch das DECT-Signal mit ausstrahlen. Die neunte Antenne, die sich oben in der Mitte befindet und blau markiert ist, ist für ZigBee vorgesehen.
Die früher verwendeten Plektrum-Antennen ⓘ sind hier leider nicht mehr vorhanden. Es gibt jedoch Anzeichen dafür, dass diese in einer späteren Version wieder eingeführt werden könnten, ähnlich wie bei der FRITZ!Box 6660 Cable.
Das Gehäuse der FRITZ!Box 5690 Pro zeigt auf der rechten Seite zwei der typischen Halterungen für Plektrum-Antennen, auf der linken Seite eine weitere. Dazu passend finden sich unbestückte Montageplätze auf dem Mainboard in der Nähe der Halterungen. Es bleibt abzuwarten, ob und wann hier Erweiterungen vorgenommen werden.
Die Antennen-Halterung wurde ähnlich zur Version der FRITZ!Box 7580 entwickelt, die Herausforderung war diesmal, die Pigtails aus dem Gehäuse zu führen, ohne dieses mechanisch bearbeiten zu müssen. Es stehen bei diesem Gehäuse leider keine Lüftungsschlitze zur Verfügung, sondern nur kleine hexagonale Löcher, welche für die breiten Stecker der benötigten Murata Spezial Pigtails ⓘ leider zu klein sind:
Die Halterungen werden einfach von hinten ans Gehäuse geclipst.
Die FRITZ!Box 5690 Pro bietet also durchaus das Potenzial, mit unseren Antennen-Sets vollständig umgerüstet zu werden. Allerdings stehen uns noch einige spannende Herausforderungen bevor:

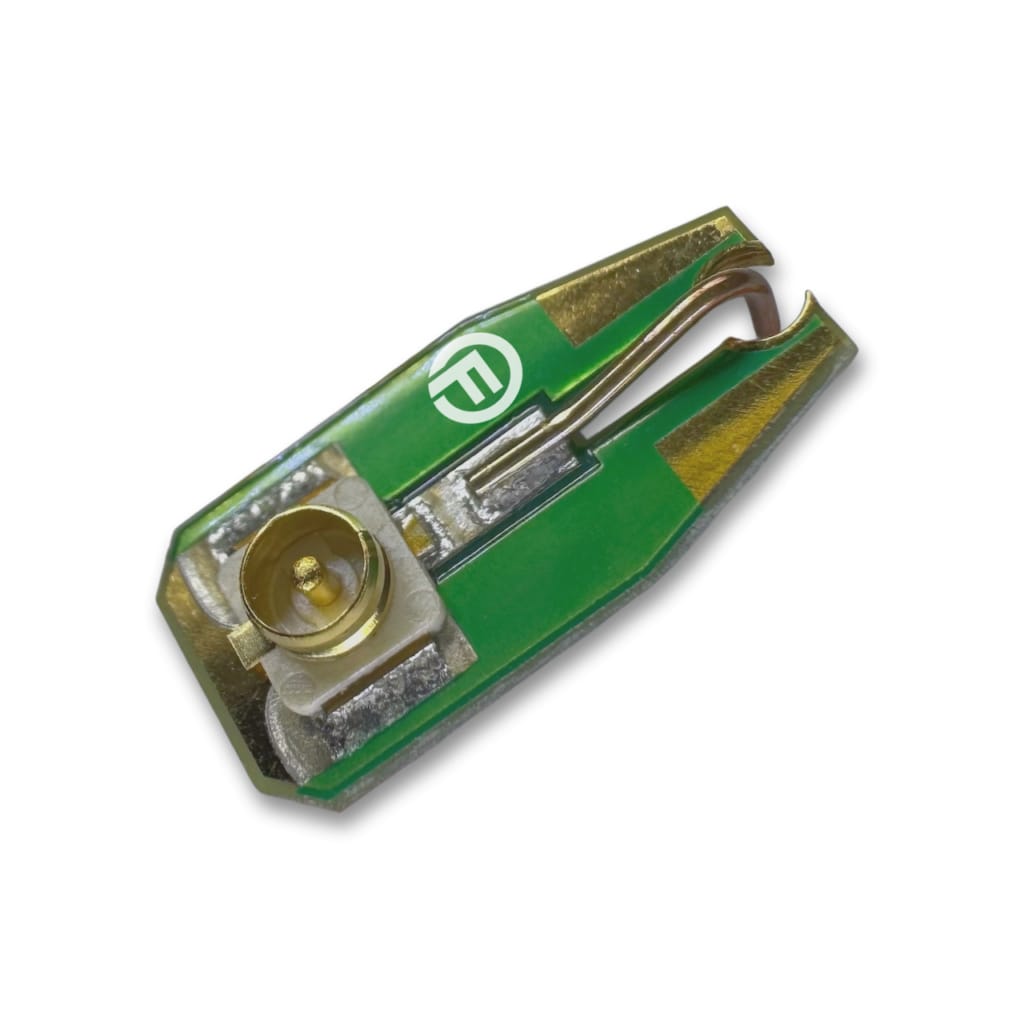

Aus dem o. g. Grund müssen spezielle Murata-Adapter entwickelt werden (kompliziert).Done!Es müssen komplett neue Halterungen entwickelt werden.Done!- Lieferung der Murata-SWG-Adapter wird erwartet.
- Video-Tutorial muss erstellt werden.
Wir bitten höflich darum, von Nachfragen zu den geplanten Sets abzusehen, Sie können sich beim Muster-Set in eine E-Mail-Liste eintragen und werden umgehend bei erscheinen der Sets informiert.
Hallo,
ich habe gesehen, dass man mittlerweile im Shop von REFBox.de eine umgebaute 5690 Pro mit externen Antennen kaufen kann.
Dann müsste doch auch ein entsprechendes Set über Euch bekommen zu sein oder?
Siehe auch:
https://refbox.de/shop/refbox-5690×4-pro/
VG Volker.
Hallo Volker,
Refbox hat es etwas leichter, da sie einfach Löcher in das Gehäuse der 5690 Pro bohren und dafür selbst die Garantie übernehmen. Refbox nutzt aber FriXtender-Antennen und unsere Murata Spezial Pigtails für den Umbau – wenn du bohren möchtest, kannst du den Umbau auch mit unseren Universalsets durchführen.
Unsere Prämisse ist seit jeher: keine Modifikation am Gehäuse oder Mainboard, dadurch auch kein Garantieverlust bei FRITZ. Leider bietet die FRITZ!Box 5690 Pro keinerlei Möglichkeit unsere aktuellen Murata-Adapter in das Gehäuse zu führen, weshalb wir uns etwas neues einfallen lassen mussten… was uns bis zur Produktion (die gerade für die erste Charge läuft) über ein Jahr gekostet hat.
Außerdem wird unser Set sowohl mit 4 Antennen, wie bei Refbox, erhältlich sein, als auch mit 8 Antennen für den vollständigen Umbau aller internen WLAN-Antennen, inkl. DECT.
Schau noch mal oben in den Beitrag und klicke auf den „Zum Shop“-Button, hier siehst du zwei Mustersets, wie wir sie in Kürze anbieten werden.
VG, Frixi
Verstehe ich das richtig, dass die 4 Antennen rechts (gelb und rot) alle u.a. 2,4 GHz funken? Mir geht es speziell darum maximale Reichweite zu haben (entsprechend mit 2,4 GHz) und da bieten sich 4 (externe) Antennen mit entsprechend unterschiedlicher Richtung eher an als nur 2. Danke.
Hallo Michael,
nach unserem aktuellen Wissensstand ist das genau so.
VG, Frixi
Hallo!
5690 Pro
Ist es möglich die 6 Ghz antenne zu verlängern ?
Wieviel Meter sind machbar?
LG
Kolo
Eisern Union
Hallo Kolo,
du kannst theoretisch eine Antenne mit einem Universalset mit Murata Spezial Pigtail umbauen, wir bieten Verlängerungen bis max. 25 m an. Bitte beachte aber, dass es aktuell keine Möglichkeit gibt, das das Pigtail ohne Modifikation des Gehäuses der 5690 nach außen zu führen.
VG, Frixi
Ist es möglich den Lan/Wan Port oder die 1g Lan Ports auf 10g Lan ports zu upgraden?
Hallo Mike,
kurz gesagt: nein.
VG, Frixi
Auf eurem Foto ist zu sehen, dass ihr mit 8 Antennen arbeiten wollt. Könnt ihr für die Zigbee Antenne eine Plektrum Antenne entwerfen?
Hallo Marcel,
es ist noch nicht definitiv, wie die Antennenkonfiguration sein wird.
VG, Frixi
Hallo Frixtender Team,
ich hätte eine Frage an Sie!
Wäre es möglich für die Fritzbox 5690 pro Plektrum-Antennen für alle 3 WLAN-Frequenzen mit Murata Anschluss zu entwickeln da die seitliche WLAN-Leistung sehr mager ist.
Die Eischübe im Inneren des Gehäuses sind ja vollständig vorhanden.
So würde die Fritzbox in alle Richtungen strahlen und ich müsste sie nicht immer drehen um guten Empfang zu haben.
Vielen Dank
Mit freundlichen Grüßen
Udo
Hallo Udo,
deine Idee ist grundsätzlich nicht schlecht, ich befürchte nur, dass sich hier kein Markt abbilden lässt, es also wirtschaftlich nicht rentabel wäre.
VG, Frixi
Hallo Frixtender Team, ich habe eine Frage Wäre es möglich nur für die Fritzbox 5690 pro den 6 Gigahertz Bereich eine Antenne zu entwickeln da dieser sehr mager ist.
Für den 2,4 und 5,0 Gigahertz ist völlig ausreichend.
Danke für eure Antwort
Mit freundlichen Grüße Christoph Hildner
Hallo Christoph,
die Sets werden alle Antennen unterstützen, wenn du nur die Antennen für das 6 GHZ Band umrüsten möchtest, kannst du das mit den Univerals-Sets machen, sobald wir die neuen Murata-Adapter dafür anbieten. Das ist die aktuell letzte Herausforderung bei den 5690-Sets.
VG, Frixi
