FriXtender X3 Mix

Ab 49,90

FriXtender Antennenset für die maximale Ausbaustufe der 7490 für das 2,4 GHz oder 5 GHz Band.

Die FriXtender M2 Antennen sind dualbandfähig und bieten eine Verstärkung von max. 5 dBi im 2,4 GHz und 5 GHz Band. Dank 45° Grad vertikalem Abstrahlwinkel ist sowohl die Reichweite, wie auch die räumliche Abdeckung gut. Die M2 ist somit ein sehr guter Allrounder.

Antenne 1:
Antenne 2:
Antenne 3:
Pigtail-Variante:

Nicht vorrätig

Artikelnummer: ANT-990-X3 Kategorie: Schlagwort:

Beschreibung


Dieses X3-Set ermöglicht den Ausbau des 2,4 GHz, oder 5 GHz WLAN-Bandes der FRITZ!Box-Modelle 5490, 6490 & 7490 und bietet damit die maximale Ausbaustufe, um den Empfang eines Bandes bestmöglich zu optimieren (s. Antennenkonzept der 7490 – gilt auch für 6490 & 5490).

Für den optionalen Ausbau beider Frequenzbänder benötigt man ein weiteres X3-Set (M2, L2, P3, oder Mix), s. “Ähnliche Produkte” am Seitenende.

Die mitgelieferte X3-Halterung ermöglicht bei den o. g. FRITZ!Boxen eine einfache Montage, die weder das Gehäuse der FRITZ!Box beschädigen, noch eine Verklebung erfordern.

Bitte beachten Sie bei der Wahl der Antenne die Informationen unter Stärken der verschiedenen FriXtender Antennen, weiterführende Informationen und zusätzliche Links finden Sie im Beitrag Welches ist das beste Antennenset für mich?

Bitte beachten Sie die Infos zu den Pigtail-Varianten!
Pigtail-VariantenLieferumfangProduktbilderTechnische DatenRelevantes

Infos zur Pigtails-Auswahl:


FRITZ!Box 5490: Für die FRITZ!Box 5490 bitte immer Option 2 wählen!


FRITZ!Box 7490 & 6490: Wichtig ist die Anzahl der IPEX-Buchsen auf dem Mainboard! Unten gelistet sind die unterschiedlichen Möglichkeiten. Die Seriennummern beginnend mit F oder höher (H, J, K,…) haben typisch 2 IPEX Buchsen, aber ohne Gewähr ! Bei anderen Seriennummern bitte vor der Bestellung auf dem Mainboard nachsehen, oder Option 1 wählen.

FRITZ!Box 7490 Seriennummer Label cut

(Klick zum Vergrößern)


Option 1: Eines-für-Alle (4 Pigtails)

Dieses Set enthält 4 Pigtails für alle Mainboardtypen und ist dementsprechend teurer (1x Standard für IPEX und 3x Murata Spezial).

Unsere Empfehlung, wenn vor dem Umbau das Mainboard nicht geprüft werden kann, oder man den Umstand scheut. Wer die Anschlüsse überprüft, kann einige Euros sparen!


Option 2: 1x IPEX + 2x Murata

Variante für Mainboards mit einem IPEX-Anschluss auf der Seite, die erweitert werden soll.

Soll das 2,4 GHz Band erweitert werden, muss sich links auf dem Mainboard eine IPEX-Buchse befinden.

Soll hingegen das 5 GHz Band erweitert werden, muss sich rechts auf dem Mainboard eine IPEX-Buchse befinden (s. Bild rechts).

7490 mit zwei IPEX-Buchsen

Für Option 2 (klick)


Option 3: 3x Murata Spezial

Variante für Mainboards ohne IPEX-Anschluss auf der Seite, die erweitert werden soll: links auf dem Mainboard für das 2,4 GHz Band, rechts für das 5 GHz Band (s. Bild rechts).

Für Option 3 (klick)

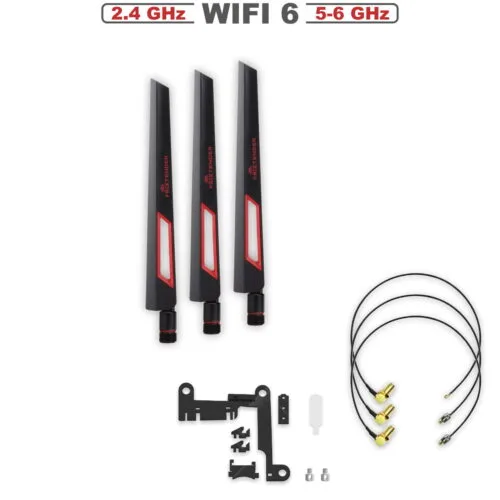

Lieferumfang:

3x Antennen nach Auswahl
1x X3 Halterungen
Anschlusskabel (Pigtail) nach Auswahl
Murata Spezial Halterung (1x je Murata Pigtail)

Weitere Produktbilder:

Die Bilder zeigen die Antennen und mögliche Optionen im Detail und stellen nicht den Lieferumfang dar (s. Tab links).

Technische Daten:

Set:

  • Gewicht Set: ca. 90-190 g (je nach Auswahl)
  • Länge Pigtail: ca. 25 cm
Antenne M2:

  • Antennentyp: Rundstrahlantenne
  • Kipp- und Drehgelenk: 90°/360°
  • Leistungsgewinn: max. 5 dBi bei 2,4 GHz & 5 GHz
  • Frequenzbereich: 2,4 GHz & 5 GHz
  • Geeignet für WLAN ax/ac/a/b/g/n (WiFi 6)
  • Impedanz: 50 Ohm
  • Polarisation: Vertikal (Linear, Ring)
  • Signalöffnungswinkel: 360° Horizontal & 45° Vertikal
  • Anwendungsgebiet: Innenbereich
  • Anschluss: RP-SMA Stecker
  • Maße: 196 mm x 13 mm
  • Gewicht Antenne: ca. 28 g
  • Farbe: Schwarz
  • Arbeitsumgebungstemperatur: -20 bis 60° C
  • Lagerumgebungstemperatur: -30 bis 75° C
  • Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)

Antenne L2:

  • Antennentyp: Rundstrahlantenne
  • Kipp- und Drehgelenk: 90°/360°
  • Leistungsgewinn:
    • max. 8 dBi bei 2,4 GHz
    • max. 5 dBi bei 5 GHz
  • Frequenzbereich: 2,4 GHz & 5 GHz
  • Geeignet für WLAN 802.11 ax/ac/a/b/g/n (WiFi 6)
  • Impedanz: 50 Ohm
  • Polarisation: Vertikal (Linear, Ring)
  • Signalöffnungswinkel:
    • horizontal: 360°
    • vertikal: 37° bei 2,4 GHz und 34° bei 5 GHz
  • Anwendungsgebiet: Innenbereich
  • Anschluss: RP-SMA Stecker
  • Maße: 283 mm x 12 mm
  • Gewicht Antenne: ca. 30 g
  • Farbe: Schwarz
  • Arbeitsumgebungstemperatur: -20 bis 60° C
  • Lagerumgebungstemperatur: -30 bis 75° C
  • Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)

Antenne P3:

  • Antennentyp: Direktional
  • Kipp- und Drehgelenk: 90°/180°
  • Leistungsgewinn:
    • max. 8 dBi bei 2,4 GHz
    • max. 10 dBi bei 5 GHz
  • Frequenzbereich: 2,4 – 2,5 GHz & 5,1 – 5,875 GHz
  • Geeignet für WLAN 802.11 ax/ac/a/b/g/n (WiFi 6)
  • Impedanz: 50 Ohm
  • Polarisation: Linear, vertikal
  • Signalöffnungswinkel:
    • horizontal: 66°
    • vertikal: 16°
  • Anwendungsgebiet: Innenbereich
  • Anschluss: RP-SMA Stecker
  • Maße: ca. 167 mm x 66 mm x 18 mm
  • Gewicht Antenne: ca. 56 g
  • Farbe: Schwarz
  • Arbeitsumgebungstemperatur: -10 bis 55° C
  • Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
Kein passendes Werkzeug zum Öffnen der FRITZ!Box in der Schublade? Gleich mit bestellen:
Werkzeuge 320

Zusätzliche Information

Gewicht 0.19 kg
