Beschreibung
Dieses X3-Set ermöglicht den Ausbau des 2,4 GHz, oder 5 GHz WLAN-Bandes der FRITZ!Box-Modelle 5490, 6490 & 7490 und bietet damit die maximale Ausbaustufe, um den Empfang eines Bandes bestmöglich zu optimieren (s. Antennenkonzept der 7490 – gilt auch für 6490 & 5490).
Für den optionalen Ausbau beider Frequenzbänder benötigt man ein weiteres X3-Set (M2, L2, P3, oder Mix), s. “Ähnliche Produkte” am Seitenende.
Die mitgelieferte X3-Halterung ermöglicht bei den o. g. FRITZ!Boxen eine einfache Montage, die weder das Gehäuse der FRITZ!Box beschädigen, noch eine Verklebung erfordern.
Bitte beachten Sie die Infos zu den Pigtail-Varianten!
Infos zur Pigtails-Auswahl:
FRITZ!Box 5490: Für die FRITZ!Box 5490 bitte immer Option 2 wählen!
FRITZ!Box 7490 & 6490: Wichtig ist die Anzahl der IPEX-Buchsen auf dem Mainboard! Unten gelistet sind die unterschiedlichen Möglichkeiten. Die Seriennummern beginnend mit F oder höher (H, J, K,…) haben typisch 2 IPEX Buchsen, aber ohne Gewähr ! Bei anderen Seriennummern bitte vor der Bestellung auf dem Mainboard nachsehen, oder Option 1 wählen.
(Klick zum Vergrößern)
Option 1: Eines-für-Alle (4 Pigtails)
Dieses Set enthält 4 Pigtails für alle Mainboardtypen und ist dementsprechend teurer (1x Standard für IPEX und 3x Murata Spezial).
Unsere Empfehlung, wenn vor dem Umbau das Mainboard nicht geprüft werden kann, oder man den Umstand scheut. Wer die Anschlüsse überprüft, kann einige Euros sparen!
Option 2: 1x IPEX + 2x Murata
Variante für Mainboards mit einem IPEX-Anschluss auf der Seite, die erweitert werden soll.
Soll das 2,4 GHz Band erweitert werden, muss sich links auf dem Mainboard eine IPEX-Buchse befinden.
Soll hingegen das 5 GHz Band erweitert werden, muss sich rechts auf dem Mainboard eine IPEX-Buchse befinden (s. Bild rechts).
Für Option 2 (klick)
Option 3: 3x Murata Spezial
Variante für Mainboards ohne IPEX-Anschluss auf der Seite, die erweitert werden soll: links auf dem Mainboard für das 2,4 GHz Band, rechts für das 5 GHz Band (s. Bild rechts).
Für Option 3 (klick)

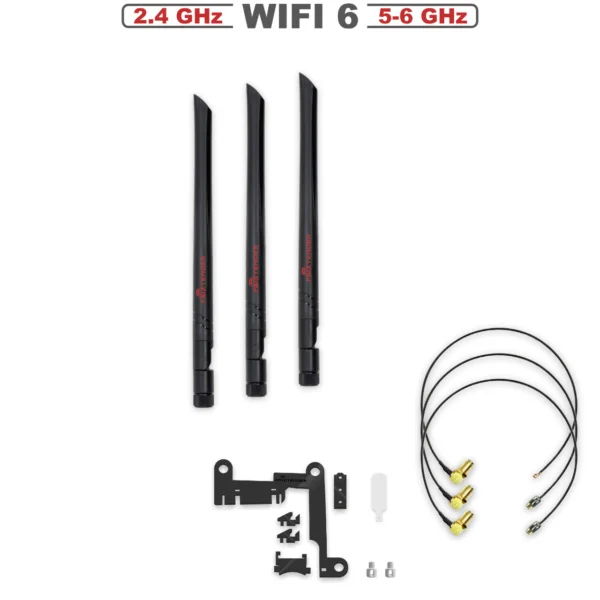

Lieferumfang:
3x Antennen mit max. 5 dBi bei 2,4 GHz und 5 GHz
1x X3 Halterungen
1x Distanzscheiben (3er)
2x Tastenverlängerung
1x Murata Werkzeug
Anschlusskabel (Pigtail) nach Auswahl
Weitere Produktbilder:
Die Bilder zeigen die Antenne und mögliche Optionen im Detail und stellen nicht den Lieferumfang dar (s. Tab links).
-
- FriXtender X3 Halterung
-
- Tastenverlängerung
-
- IPEX Standard Pigtail abgewinkelt 25 cm
-
- Murata Spzial Pigtail abgewinkelt 25 cm
-
- Murata Werkzeug
Technische Daten:
Antenne:
- Antennentyp: Rundstrahlantenne
- Kipp- und Drehgelenk: 90°/360°
- Leistungsgewinn: max. 5 dBi bei 2,4 GHz & 5 GHz
- Frequenzbereich: 2,4 GHz & 5 GHz
- Geeignet für WLAN ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Vertikal (Linear, Ring)
- Signalöffnungswinkel:
- 360° Horizontal
- 45° Vertikal
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: 196 mm x 13 mm
- Gewicht Antenne: ca. 21 g
- Farbe: Schwarz oder weiß
- Arbeitsumgebungstemperatur: -20 bis 60° C
- Lagerumgebungstemperatur: -30 bis 75° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
- Gewicht Set: ca. 110 g
- Länge Pigtail: ca. 25 cm
