Beschreibung
Dieses X4ci Set ermöglicht den Ausbau des 2,4 GHz und 5 GHz WLAN-Bands der kompatiblen FRITZ!Box-Modelle. Die mitgelieferte Halterung ermöglicht eine einfache und optisch saubere Montage, die weder das Gehäuse der FRITZ!Box beschädigt, noch eine Verklebung erfordert.
Details zum X4ci-Set:

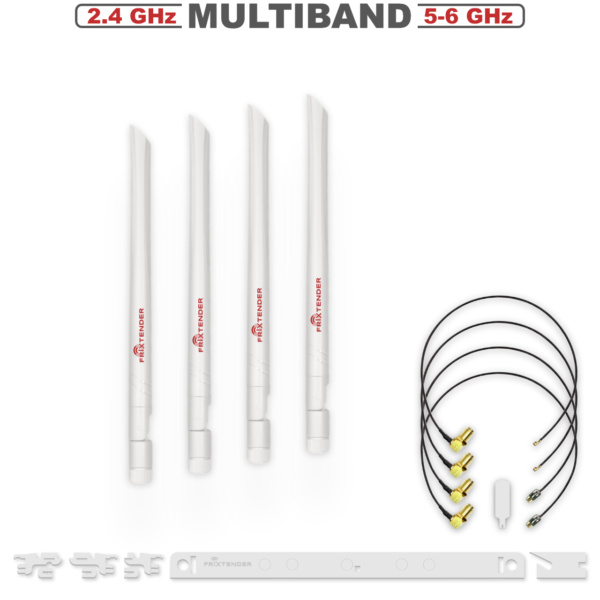

Lieferumfang:
4x Antenne M2 mit max. 5 dBi bei 2,4 GHz und 5 GHz (weiß)
4x Anschlusskabel (Pigtail) nach Wahl
1x Halterung (weiß)
1x Murata Werkzeug
(s. Produktbild oben)
Weitere Produktbilder:
Die Bilder zeigen die Antenne und mögliche Optionen im Detail und stellen nicht den Lieferumfang dar (s. Tab links).
-
- FriXtender M2 weiß
-
- Xci Halterung
-
- IPEX Pigtails abgewinkelt
-
- Murata Pigtails inkl. Werkzeug
Technische Daten:
Antenne:
- Produktbezeichnung: M2
- Antennentyp: Rundstrahlantenne
- Kipp- und Drehgelenk: 90°/360°
- Leistungsgewinn: max. 5 dBi bei 2,4 GHz & 5 GHz
- Frequenzbereich: 2,4 GHz & 5 GHz
- Geeignet für WLAN ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Vertikal (Linear, Ring)
- Signalöffnungswinkel:
- 360° Horizontal
- 45° Vertikal
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: 196 mm x 13 mm
- Gewicht Antenne: ca. 21 g
- Farbe: Schwarz oder weiß
- Arbeitsumgebungstemperatur: -20 bis 60° C
- Lagerumgebungstemperatur: -30 bis 75° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
- Gewicht Set: ca. 125 g
- Länge Pigtail: ca. 25 cm
Kompatibel mit folgenden FRITZ!Boxen:
- FRITZ!Box 7690 (Info zur Kompatibilität) (Infos bei AVM)
- FRITZ!Box 7590 (Info zur Kompatibilität)
- FRITZ!Box 7590 AX V1 & V2 (Info zur Kompatibilität) (Infos bei AVM)
- FRITZ!Box 6890 LTE (Info zur Kompatibilität) (Infos bei AVM)
Die Liste kann unvollständig sein, bitte beachten Sie unsere Kompatibilitätsliste.
Details zum ZigBee-AddOn:
Die FRITZ!Box 7690 hat ein ZigBee-Modul auf dem Mainboard und die integrierte Antenne kann über einen Murata-Anschluss ebenfalls erweitert werden, mehr dazu im Beitrag zur Kompatibilität der FRITZ!Box 7690.
Bitte beachten Sie bei der Wahl der Antenne die Informationen unter Stärken der verschiedenen FriXtender Antennen, weiterführende Informationen und zusätzliche Links finden Sie im Beitrag Welches ist das beste Antennenset für mich?
Lieferumfang:
1x Antennen nach Wahl für 2,4 GHz & 5 GHz
1x Anschlusskabel (Murata Spezial Pigtail, abgewinkelt, 25 cm)
Weitere Produktbilder:
Die Bilder zeigen die Antennen und mögliche Optionen im Detail und stellen nicht den Lieferumfang dar (s. Tab links).
-
- FriXtender M2 weiß
-
- FriXtender L3 weiß
-
- FriXtender Antenne P4
-
- Antenne P4 Gelenke
-
- Murata Spzial Pigtail abgewinkelt 25 cm
-
- Murata Werkzeug
Technische Daten:
Set:
Gewicht Set: ca. 35-70 g (je nach Antennen-Auswahl)
Länge Pigtail: ca. 25 cm
Antenne M2:
- Produktbezeichnung: M2
- Antennentyp: Rundstrahlantenne
- Kipp- und Drehgelenk: 90°/360°
- Leistungsgewinn: max. 5 dBi bei 2,4 GHz & 5 GHz
- Frequenzbereich: 2,4 GHz & 5 GHz
- Geeignet für WLAN ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Vertikal (Linear, Ring)
- Signalöffnungswinkel:
- 360° Horizontal
- 45° Vertikal
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: 196 mm x 13 mm
- Gewicht Antenne: ca. 21 g
- Farbe: Schwarz oder weiß
- Arbeitsumgebungstemperatur: -20 bis 60° C
- Lagerumgebungstemperatur: -30 bis 75° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
Antenne L3:
- Produktbezeichnung: L3
- Antennentyp: Rundstrahlantenne
- Kipp- und Drehgelenk: 90°/360°
- Leistungsgewinn max. 8 dBi bei 2,4 GHz & 5 GHz
- Frequenzbereich: 2,4 GHz - 5.8 GHz
- Geeignet für WLAN 802.11 ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Vertikal (Linear, Ring)
- Signalöffnungswinkel:
- 360° Horizontal
- 37° Vertikal
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: 193 mm x 16 mm x 23 mm
- Gewicht Antenne: ca. 26 g
- Farbe: Schwarz oder weiß
- Arbeitsumgebungstemperatur: -20 bis 60° C
- Lagerumgebungstemperatur: -30 bis 75° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
Antenne P4:
- Produktbezeichnung: P4
- Antennentyp: Direktional
- Kipp- und Drehgelenk: 180°/180°
- Leistungsgewinn:
- max. 8 dBi bei 2,4 GHz
- max. 10 dBi bei 5 GHz
- Frequenzbereich: 2,4 – 2,5 GHz & 5,1 – 5,875 GHz
- Geeignet für WLAN 802.11 ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Linear, vertikal
- Signalöffnungswinkel:
- horizontal: 66°
- vertikal: 16°
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: ca. 147 mm x 60 mm x 18 mm
- Gewicht Antenne: ca. 50 g
- Farbe: Weiß
- Arbeitsumgebungstemperatur: -10 bis 55° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
