Beschreibung
Dieses X2si Set ermöglicht den Ausbau des 2,4 GHz und 5 GHz WLAN-Bands der FRITZ!Box 7510 und kompatibler Modelle. Die mitgelieferte Halterung ermöglicht eine einfache und optisch saubere Montage, die weder das Gehäuse der FRITZ!Box beschädigt, noch eine Verklebung erfordert.
Zur Auswahl der richtigen Pigtail-Variante beachten Sie bitte die Informationen zur Kompatibilität:
Bei der FRITZ!Box 5530 Fiber sind zwei Mainboard-Typen bekannt, hier ist die korrekte Auswahl anhand des Bildes bei den Pigtail-Varianten unbedingt nötig.

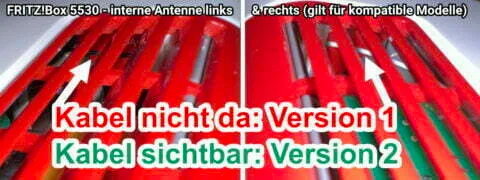

Der Blick durch das rote Lüftungsgitter ist bei hellem Licht oder mit einer Taschenlampe etwas einfacher. Sind Plektrum-Antennen ⓘ und links ein schwarzes sowie rechts ein weißes Kabel sichtbar, handelt es sich um die Version 2 mit IPEX-Anschlüssen, ohne Antennen und Kabel ist es die Version 1 mit Murata-Buchsen:
Versionsunterschied V1 und V2
Bitte die Pigtail-Variante oben entsprechend der Version auswählen.

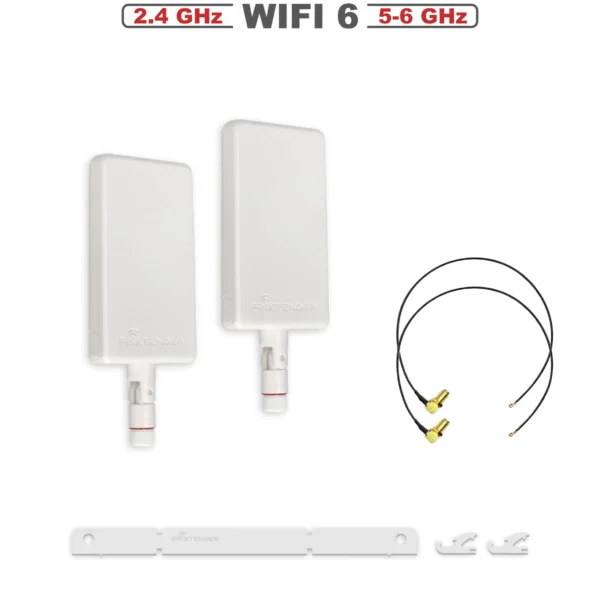

Lieferumfang:
2x Antenne P4 mit max. 8 dBi bei 2,4 GHz und 10 dBi bei 5 GHz
2x Anschlusskabel (Pigtail) nach Wahl (IPEX Standard oder Murata Spezial)
1x Halterung (weiß)
bei der Pigtail-Variante Murata Spezial: 1x Murata Werkzeug
Weitere Produktbilder:
Die Bilder zeigen die Antenne und mögliche Optionen im Detail und stellen nicht den Lieferumfang dar (s. Tab links).
-
- FriXtender Antenne P4
-
- Antenne P4 Gelenke
-
- FriXtender 7530 Halterung weiß
-
- Murata Pigtails inkl. Werkzeug
-
- IPEX Pigtails abgewinkelt
Technische Daten:
Antenne:
- Produktbezeichnung: M2
- Antennentyp: Rundstrahlantenne
- Kipp- und Drehgelenk: 90°/360°
- Leistungsgewinn: max. 5 dBi bei 2,4 GHz & 5 GHz
- Frequenzbereich: 2,4 GHz & 5 GHz
- Geeignet für WLAN ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Vertikal (Linear, Ring)
- Signalöffnungswinkel:
- 360° Horizontal
- 45° Vertikal
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: 196 mm x 13 mm
- Gewicht Antenne: ca. 21 g
- Farbe: Schwarz oder weiß
- Arbeitsumgebungstemperatur: -20 bis 60° C
- Lagerumgebungstemperatur: -30 bis 75° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
- Gewicht Set: ca. 80 g
- Länge Pigtail: ca. 25 cm
Kompatibel mit folgenden FRITZ!Boxen:
- FRITZ!Box 7510 (Info zur Kompatibilität) (Infos bei AVM)
- FRITZ!Box 5530 Fiber (Info zur Kompatibilität) (Infos bei AVM)
Die Liste kann unvollständig sein, bitte beachten Sie unsere Kompatibilitätsliste.
