Dieses Set ermöglicht den Ausbau des WLANs des FRITZ!Repeater 3000 AX (für nicht-AX-Modelle bitte hier entlang), der mitgelieferte Gehäuseaufsatz ermöglicht eine einfache und optisch saubere Montage, die weder das Gehäuse des Repeaters beschädigt, noch eine Verklebung erfordert.
Die X4rx-Sets sind vor allem für die reine Erweiterung des Rückkanals (s. Kompatibilitätsliste) mit nur vier Antennen vorgesehen, d. h. wenn nur die Verbindung des FRITZ!Repeaters zur FRITZ!Box maximiert werden soll und die Versorgung der Clients durch den Repeater bereits gut ausreichend ist. Für die maximale WLAN-Power empfehlen wir die X6rx-Sets mit AddOn-Antenne, damit werden alle internen Antennen durch die stärkeren FriXtender-Antennen ersetzt. Natürlich können die vier Antennen auch gemischt für die Clients und den Rückkanal angebracht werden.
Details zum X4rx-Set:

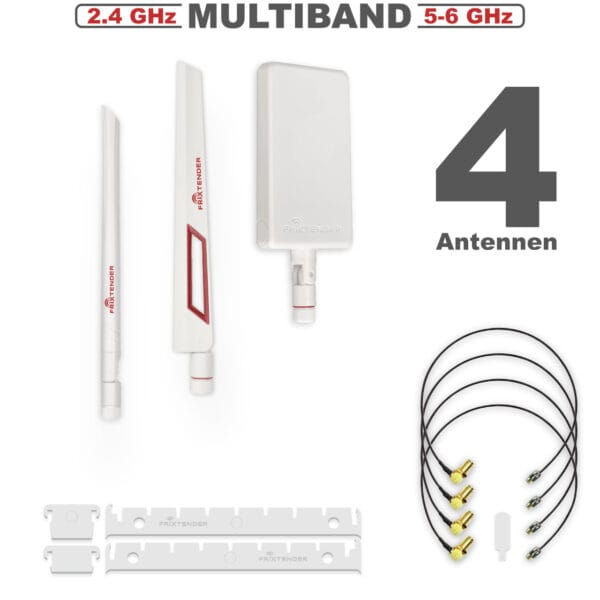

Lieferumfang:
4x Antennen nach Wahl (Multiband, 2,4 & 5-6 GHz)
4x Anschlusskabel (Pigtail Typ Murata-Spezial)
1x Gehäuseaufsatz
Weitere Produktbilder:
Die Bilder zeigen die Antennen und mögliche Optionen im Detail und stellen nicht den Lieferumfang dar (s. Tab links).
Technische Daten:
Set:
- Gewicht Set: ca. 120-265 g (je nach Auswahl)
- Länge Pigtail: ca. 25 cm
Antenne M2:
- Produktbezeichnung: M2
- Antennentyp: Rundstrahlantenne
- Kipp- und Drehgelenk: 90°/360°
- Leistungsgewinn: max. 5 dBi bei 2,4 & 5-6 GHz
- Frequenzbereich: 2,4 GHz & 5,1-6 GHz
- Geeignet für WLAN ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Vertikal (Linear, Ring)
- Signalöffnungswinkel:
- 360° Horizontal
- 45° Vertikal
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: 196 mm x 13 mm
- Gewicht Antenne: ca. 21 g
- Farbe: Schwarz oder weiß
- Arbeitsumgebungstemperatur: -20 bis 60° C
- Lagerumgebungstemperatur: -30 bis 75° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
Antenne L3:
- Produktbezeichnung: L3
- Antennentyp: Rundstrahlantenne
- Kipp- und Drehgelenk: 90°/360°
- Leistungsgewinn max. 8 dBi bei 2,4 & 5-6 GHz
- Frequenzbereich: 2,4 GHz & 5,1-6 GHz
- Geeignet für WLAN 802.11 ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Vertikal (Linear, Ring)
- Signalöffnungswinkel:
- 360° Horizontal
- 37° Vertikal
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: 193 mm x 16 mm x 23 mm
- Gewicht Antenne: ca. 26 g
- Farbe: Schwarz oder weiß
- Arbeitsumgebungstemperatur: -20 bis 60° C
- Lagerumgebungstemperatur: -30 bis 75° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)

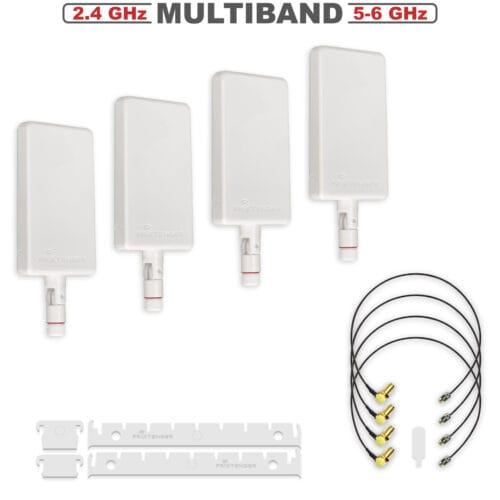

Antenne P4:
- Produktbezeichnung: P4
- Antennentyp: Direktional
- Kipp- und Drehgelenk: 180°/180°
- Leistungsgewinn:
- max. 8 dBi bei 2,4 GHz
- max. 10 dBi bei 5-6 GHz
- Frequenzbereich: 2,4 GHz & 5,1-6 GHz
- Geeignet für WLAN 802.11 ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Linear, vertikal
- Signalöffnungswinkel ⓘ:
- horizontal: 66°
- vertikal: 16°
- 80% Abstrahlung zur Seite mit dem FriXtender-Logo
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: ca. 147 mm x 60 mm x 18 mm
- Gewicht Antenne: ca. 50 g
- Farbe: Weiß
- Arbeitsumgebungstemperatur: -10 bis 55° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
