Auf dieser Seite zeigen wir den Umbau des FRITZ!Repeater 2700.
Vor dem Umbau empfehlen wir, das Video-Tutorial Einbau der Murata Spezial Pigtails (allgemein) anzusehen.
Benötigtes Werkzeug:
- Torx Schraubendreher T6 (im Bitset enthalten)
- Torx Schraubendreher T10 (im Bitset enthalten) oder Maulschlüssel (s.
- Kunststoff Hebelwerkzeug
- 2x 8 mm Gabelschlüssel
- Kunststoff Pinzette (empfohlen)
- Alles zusammen im All-In-One Werkzeugset + Bitset
Bitte arbeiten Sie vorsichtig und sorgfältig und beachten Sie unseren Haftungsausschluss (Disclaimer).
ACHTUNG LEBENSGEFAHR!
Das Mainboard führt an der Ober- und Unterseite 230V Netzspannung!
Der Kontakt mit Netzspannung kann lebensgefährlich sein! Bitte führen Sie den Umbau nur durch, wenn Sie geschult im Umgang mit Netzspannung sind und stecken Sie das Gerät unter keinen Umständen ohne fest verschlossenen Gehäusedeckel in eine Steckdose! Am offenen Gerät darf nur im stromlosen Zustand gearbeitet werden!

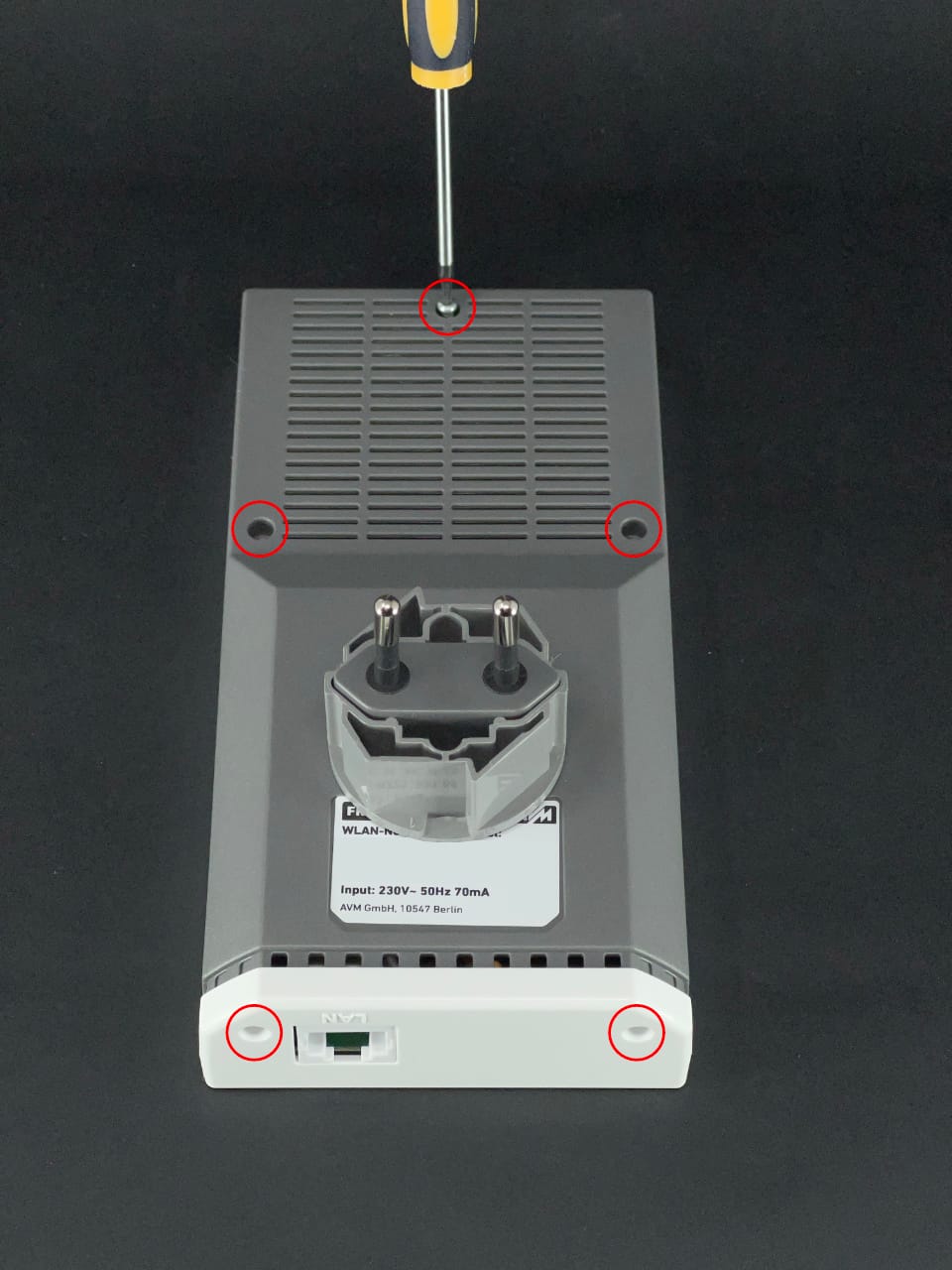

Der Anfang: die fünf Gehäuseschrauben mit dem Torx 6 Schraubendreher entfernen:
Nach dem die weiße Front abgenommen wurde, wird das Mainboard aus dem Gehäuseteil entnommen, der Kunststoffhebel kann hier hilfreich sein. Leider haben wir von diesem Schritt kein Bild, der Vorgang sollte aber selbsterklärend sein.

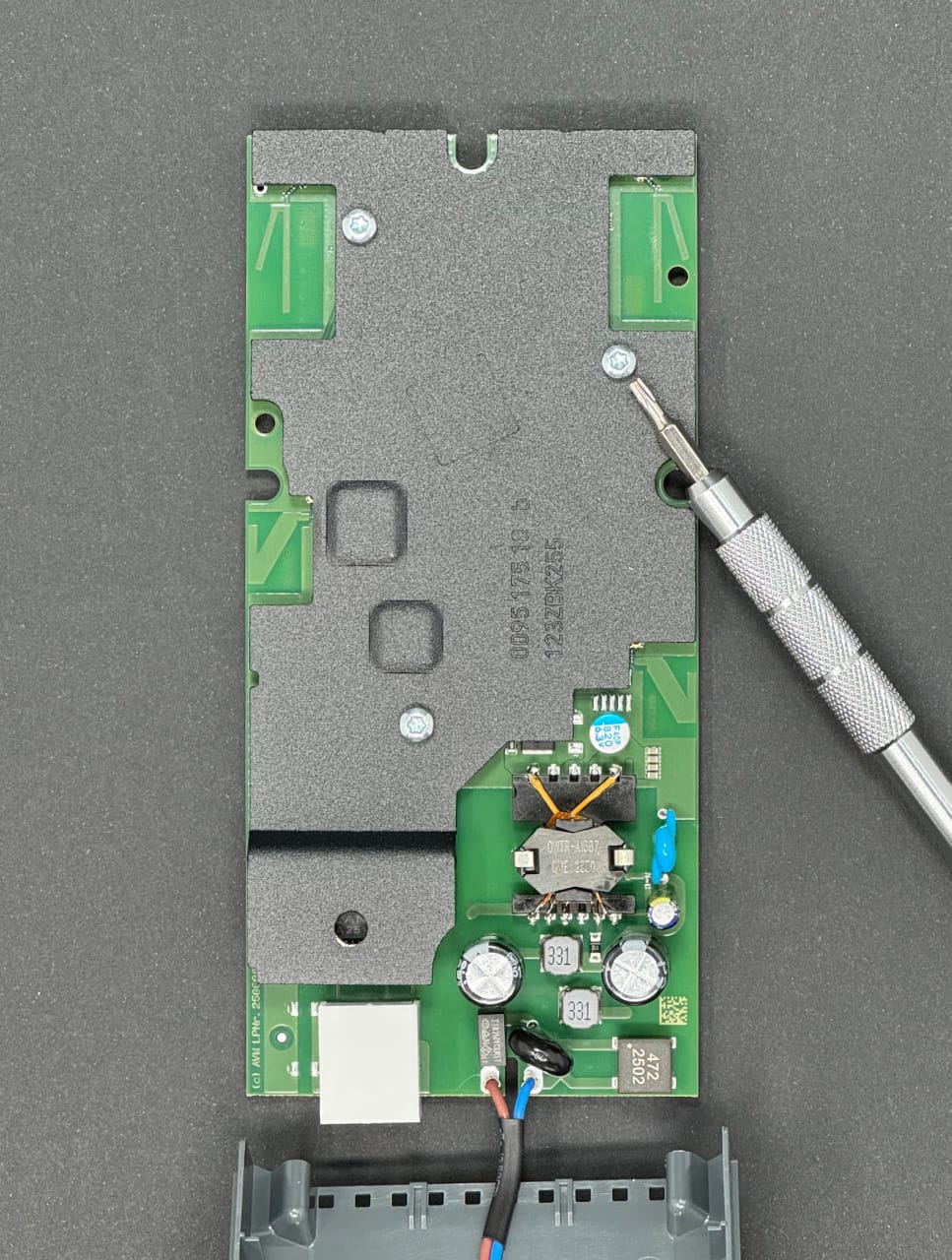

Auf der nun sichtbaren Rückseite des Mainboards ist ein schwarzer Kühlkörper sichtbar, welcher bei unserem Modell mit drei Torx-10-Schrauben befestigt ist. Wir haben aber bereits Bilder von mit Muttern befestigten Kühlkörper gesehen, deren Größe wir leider nicht kennen.

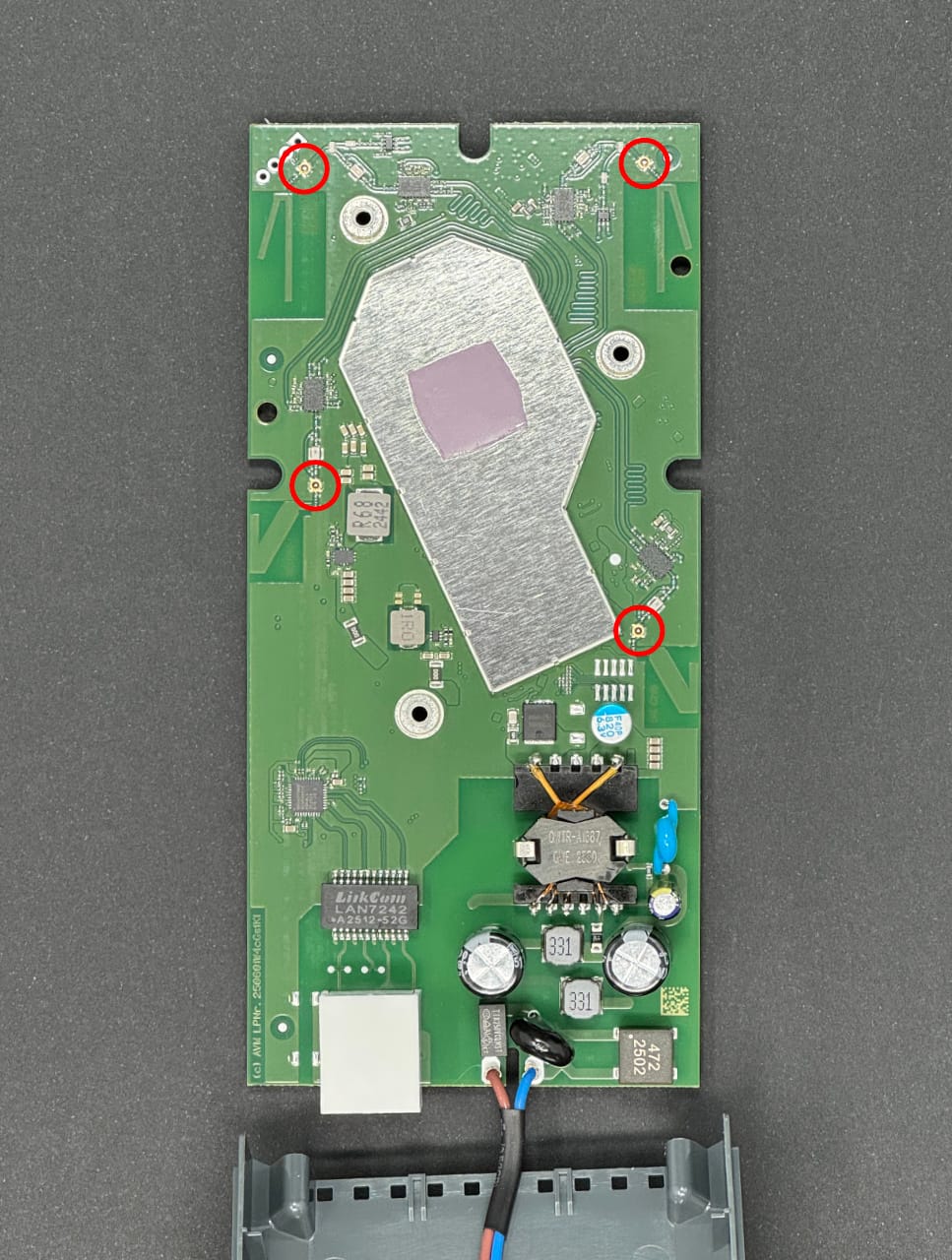

Die Schrauben werden entfernt und das Kühlblech abgenommen. Die vier Murata-Buchsen auf dem Mainboard sind nun zugänglich:
Beim Umbau mit nur zwei Antennen ist die Wahl der Anschlüsse beim FRITZ!Repeater 2400 freigestellt, da alle Buchsen beide Frequenzbänder zur Verfügung stellen. Bei anderen Modellen kann dies variieren, wenn uns dazu Informationen vorliegen, sind diese in der Kompatibilitätsliste hinterlegt.
Die unteren beiden Befestigungs-Flügel der Halterung können an der Perforation abgebrochen werden.
Vor dem nächsten Schritt unbedingt das folgende Video-Tutorial zum Einbau der Murata Spezial Pigtails ansehen!

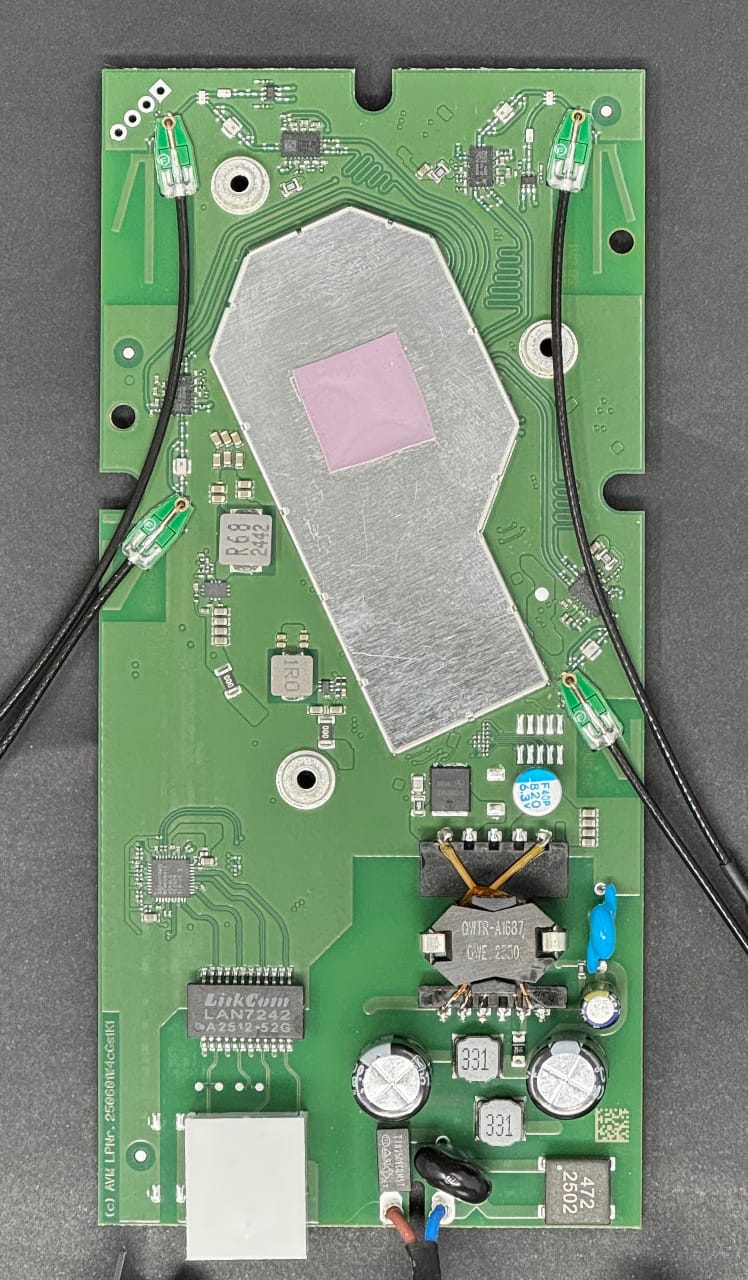

Die Pigtails werden nun (wie im obigen Video gezeigt) an den Murata-Buchsen wie folgt angebracht:
Die Ausrichtung der Murata-Adapter ist bitte wie auf dem Bild zu wählen und es ist darauf zu achten, dass die Adapter keine umliegenden Bauteile berühren.

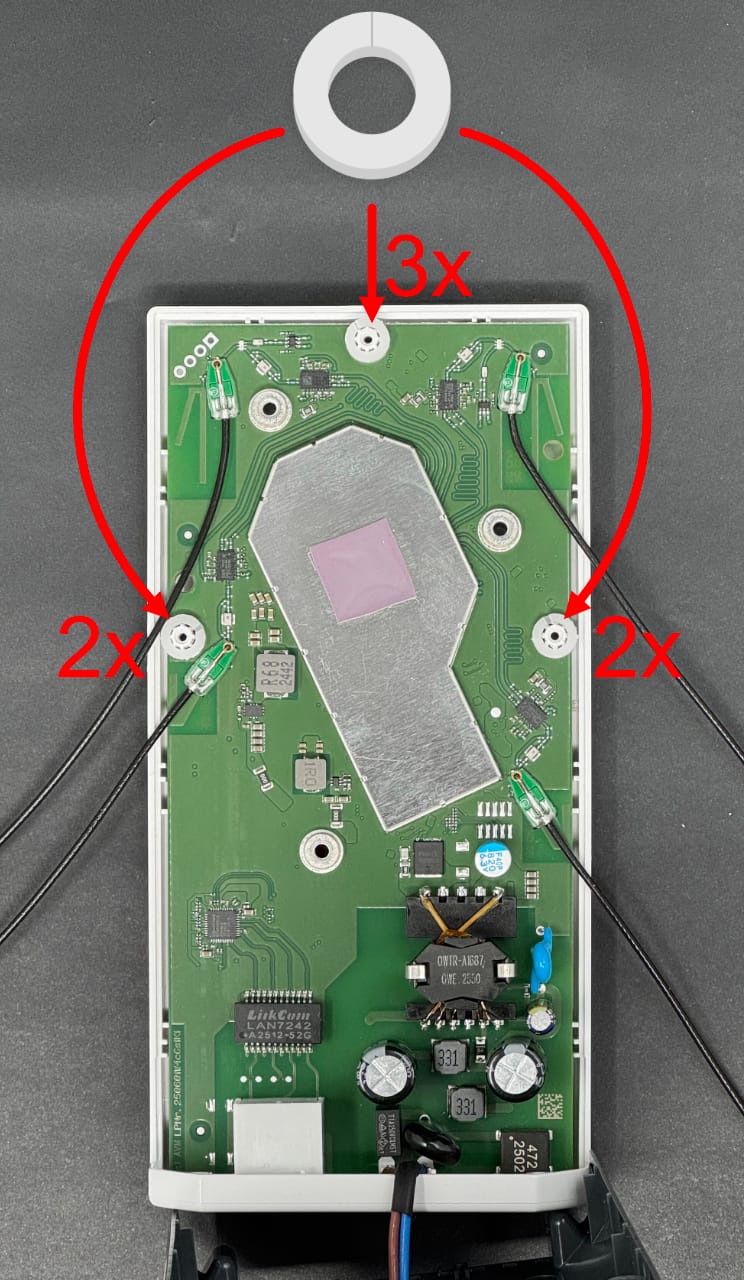

Das Mainboard wird im folgenden Schritt wieder in die Gehäusefront eingesetzt und die 7 kleinen, geschlitzten Distanzscheiben werden über die Stege der Schraubenlöcher gesteckt, wie im Bild gezeigt:

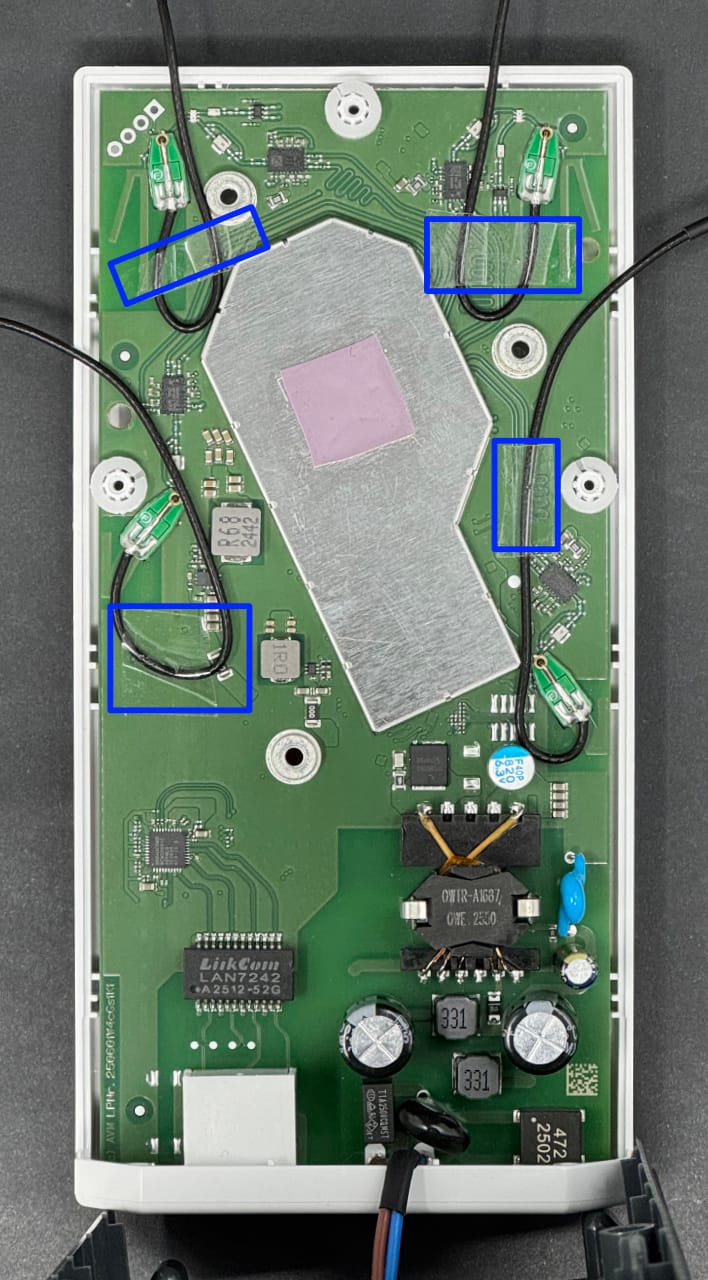

Die Pigtails werden nun so gebogen und verlegt, wie im Bild unten gezeigt – und wie blau markiert mit etwas Klebeband fixiert:
Die Fixierung hat nur eine temporäre Funktion für den nächsten Schritt.

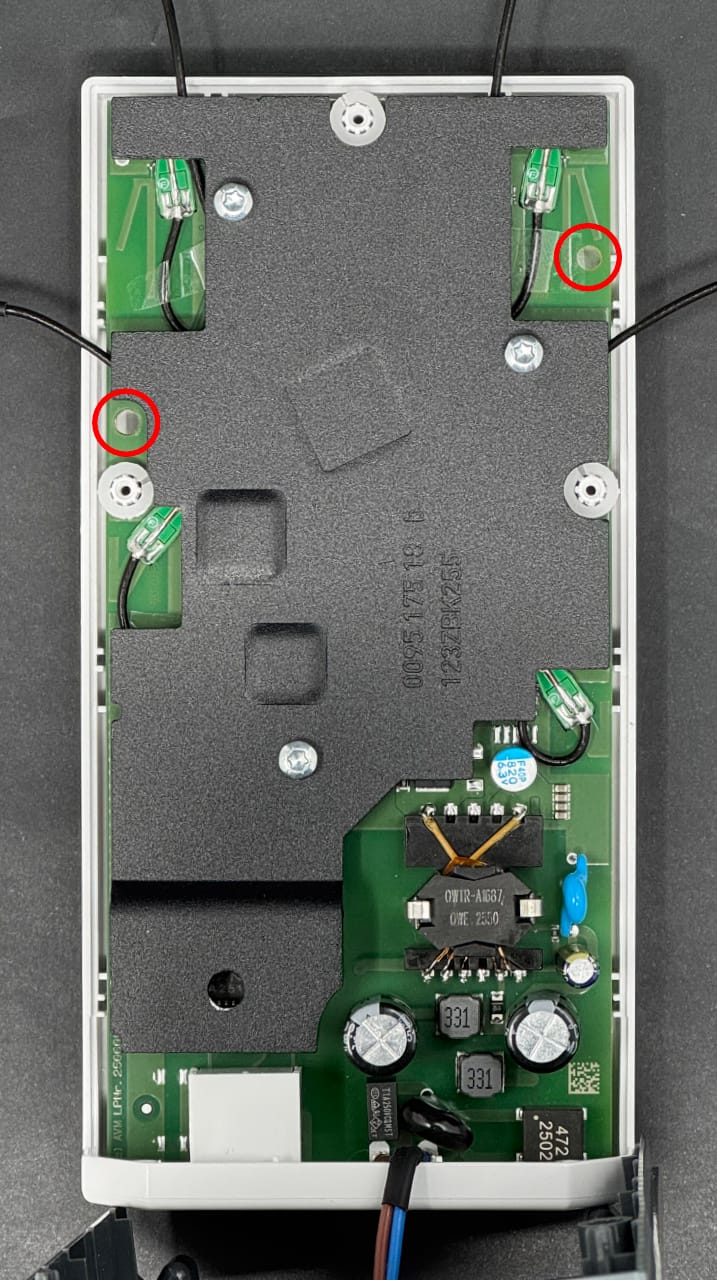

Der Kühlkörper wird wieder aufgesetzt und festgeschraubt. Bereits beim Aufsetzen darauf achten, dass dieser keine Pigtails einquetscht und ohne Kraftaufwand direkt auf den Stegen aufliegt. Die Schrauben des Kühlkörpers werden nun wieder eingedreht.
Die oben rot markierten Stellen sind für den folgenden Schritt wichtig: bitte unbedingt darauf achten, dass keine Kabel über diesen Löchern liegen, da hier Stege des Deckels eindringen.
Nun wird die weiße Front wieder aufgesetzt, bitte dazu erst die Unterseite über die LAN-Buchse schieben, es wird dabei notwendig sein, die Buchse mit dem Finger durch den Ausschnitt im Deckel passend zurechtzurücken.

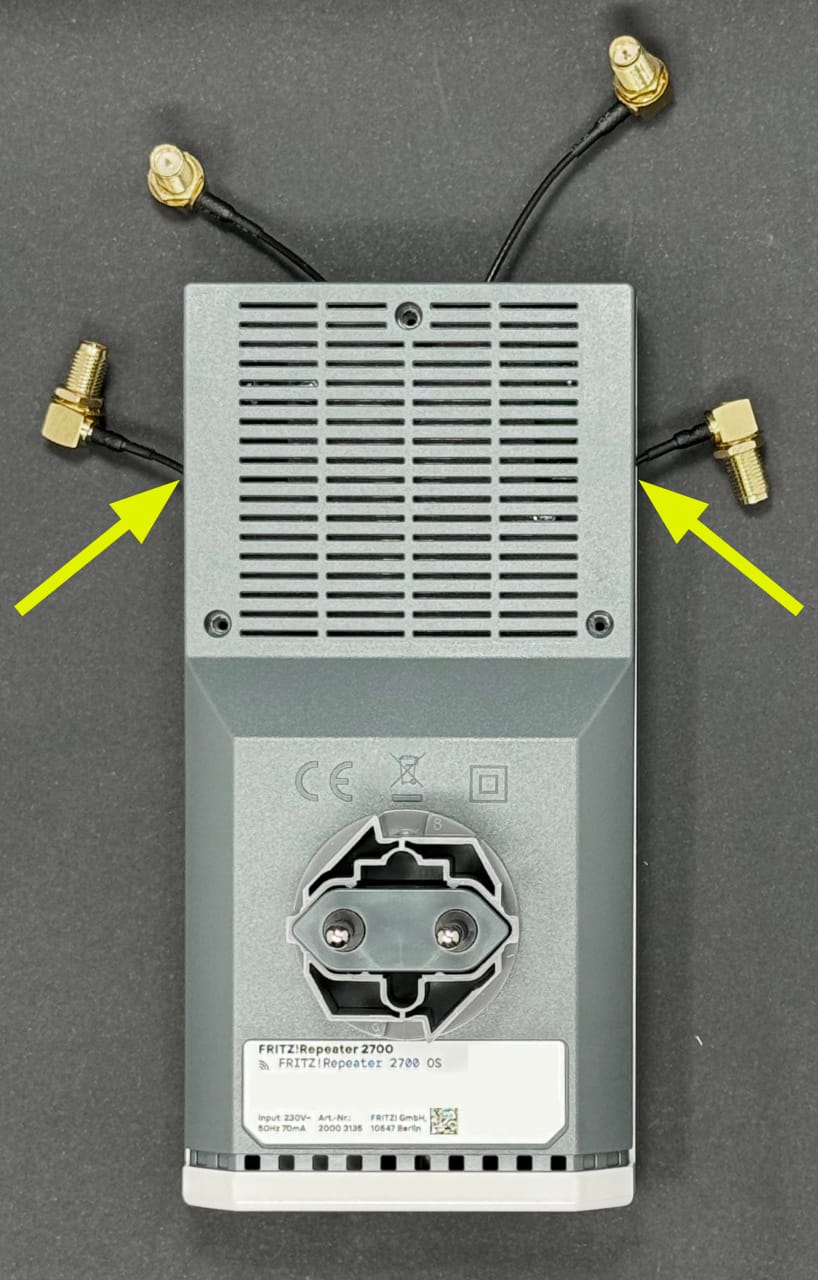

Beim Aufdrücken des Deckels auf das grau Gehäuseteil bitte wieder darauf achten, keine Pigtails zu quetschen, vor allem die seitlichen Pigtails möglichst weit nach oben bringen:
Durch die Distanzscheiben verbleibt ein keilförmiger Schlitz zwischen Gehäuseboden und Deckel, welcher die Ausleitung der Pigtails erlaubt.

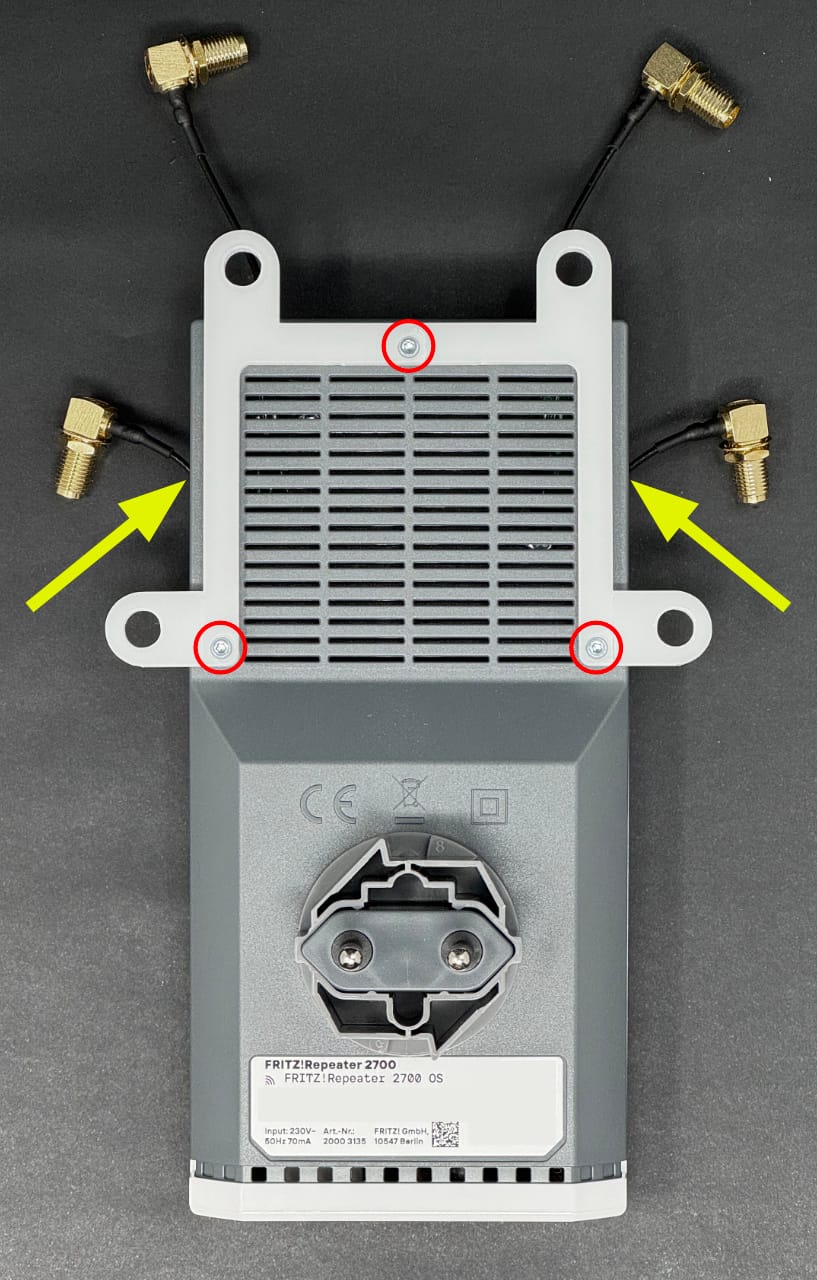

Jetzt wird die Halterung mit den mitgelieferten, längeren Schrauben befestigt, bitte darauf achten, dass die Vertiefungen um die Schraublöcher nach außen zeigen und so die Schraubenköpfe versenkt werden können.
Beim Zuschrauben bitte nochmals kontrollieren, dass die Pigtails an den gezeigten Stellen frei beweglich sind, andernfalls die Schrauben sofort nochmals lösen und die Kabel weiter nach oben schieben. Bitte die Schrauben mit Vorsicht anziehen!

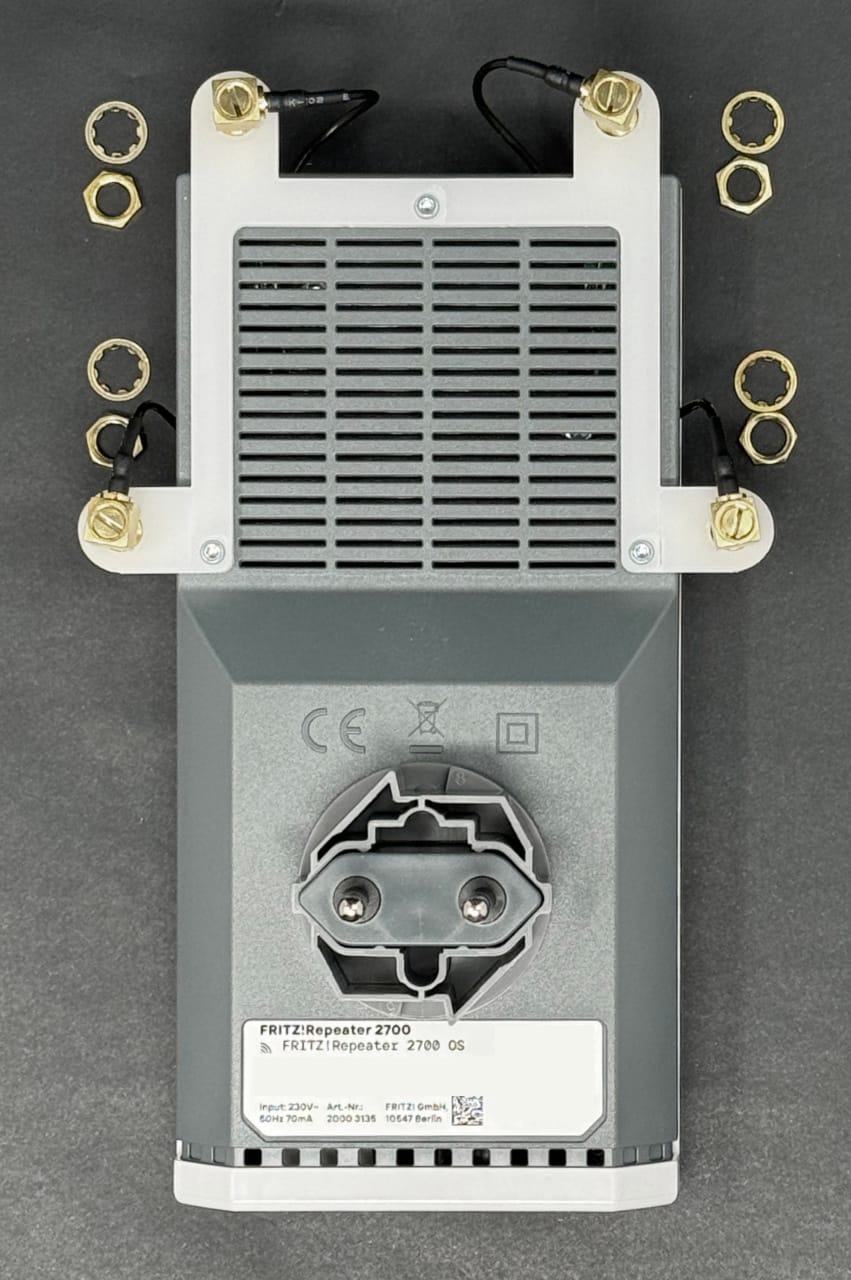

Im nächsten Schritt werden die RP-SMA-Buchsen an der Halterung verschraubt. Dazu werden die Muttern und Vielzahnscheiben abgenommen und die RP-SMA-Buchsen von hinten durch die entsprechenden Löcher der Halterung geschoben:

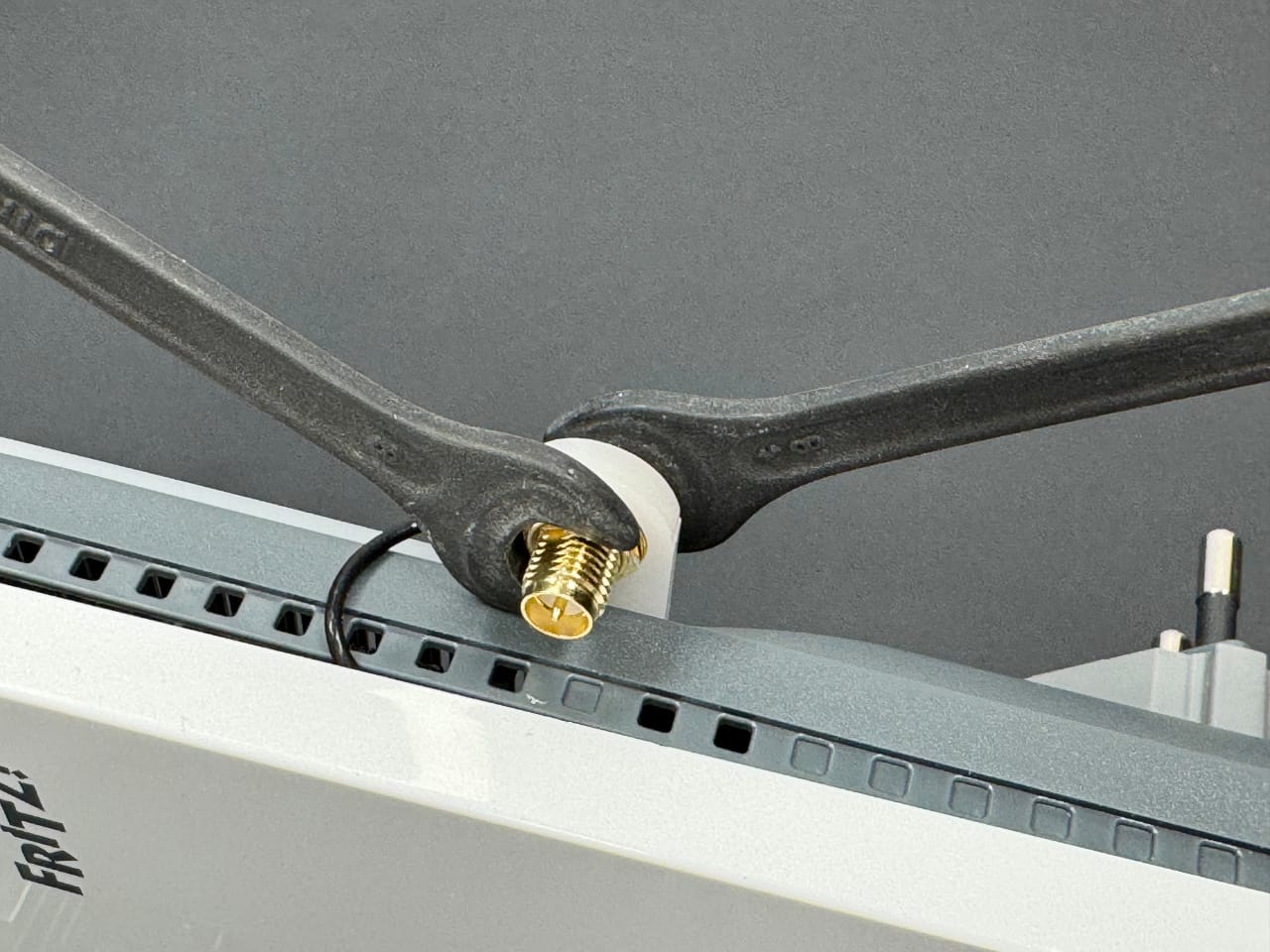

Die Vielzahnscheiben und Muttern werden jetzt wieder angebracht und mit zwei Maulschlüsseln festgezogen:

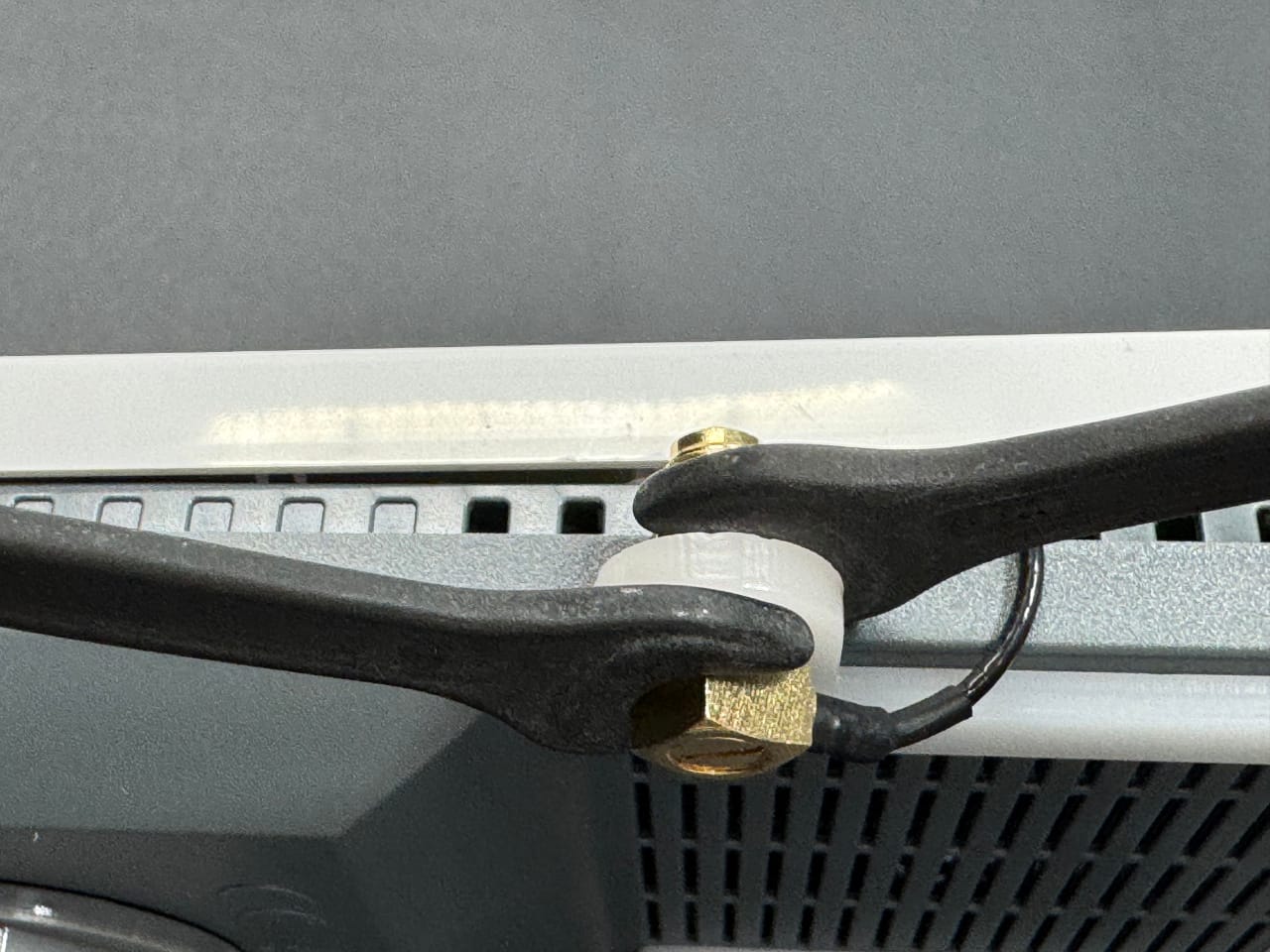

Bitte dabei unbedingt mit dem zweiten Maulschlüssel die Basis der RP-SMA-Buchse kontern, damit sich diese nicht mitdreht und damit das Kabel beschädigt:

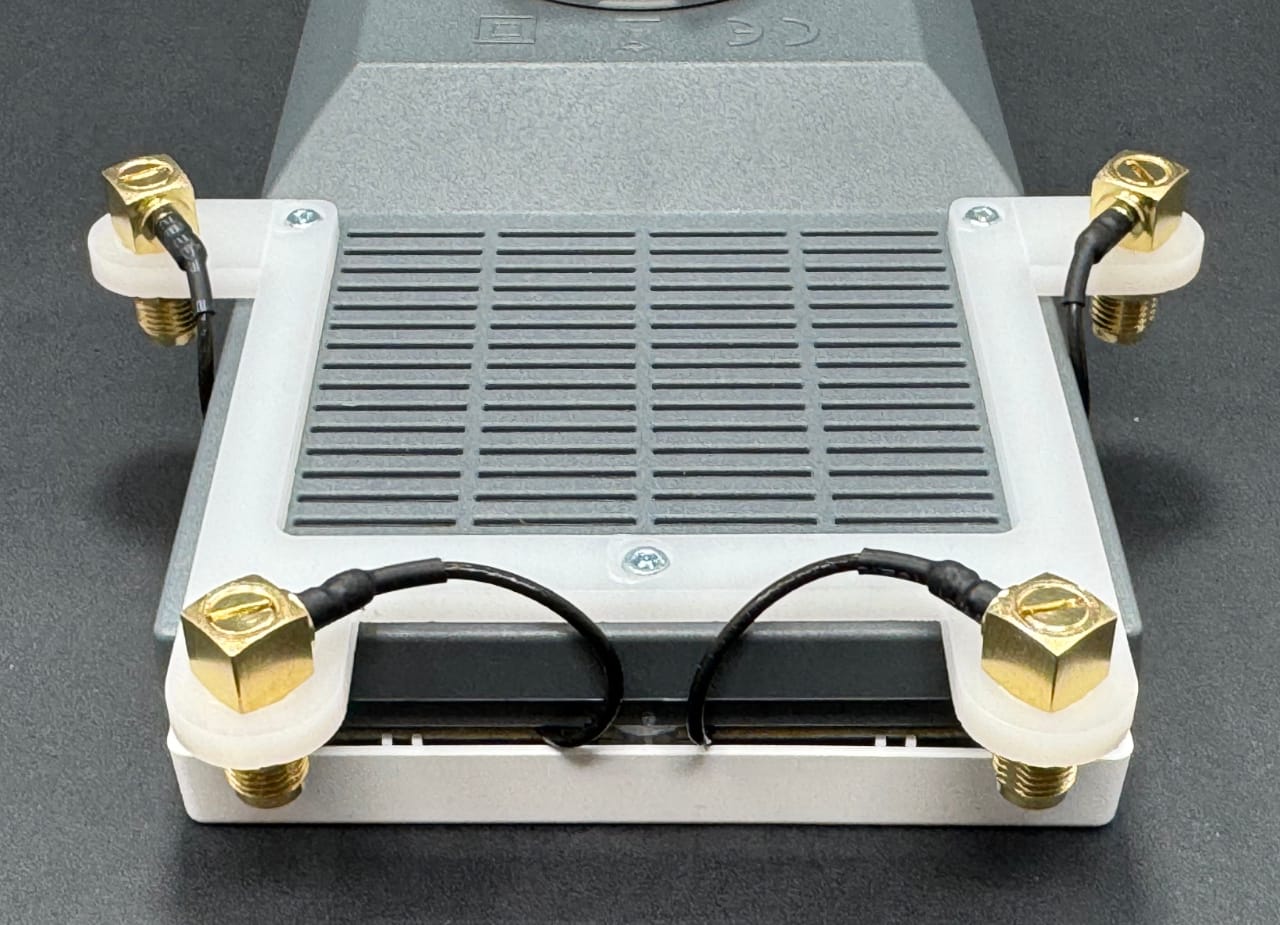

So sollte die Anbringung aussehen – evtl. zu weit überstehende Kabel können nun ins Innere des Repeaters geschoben werden:

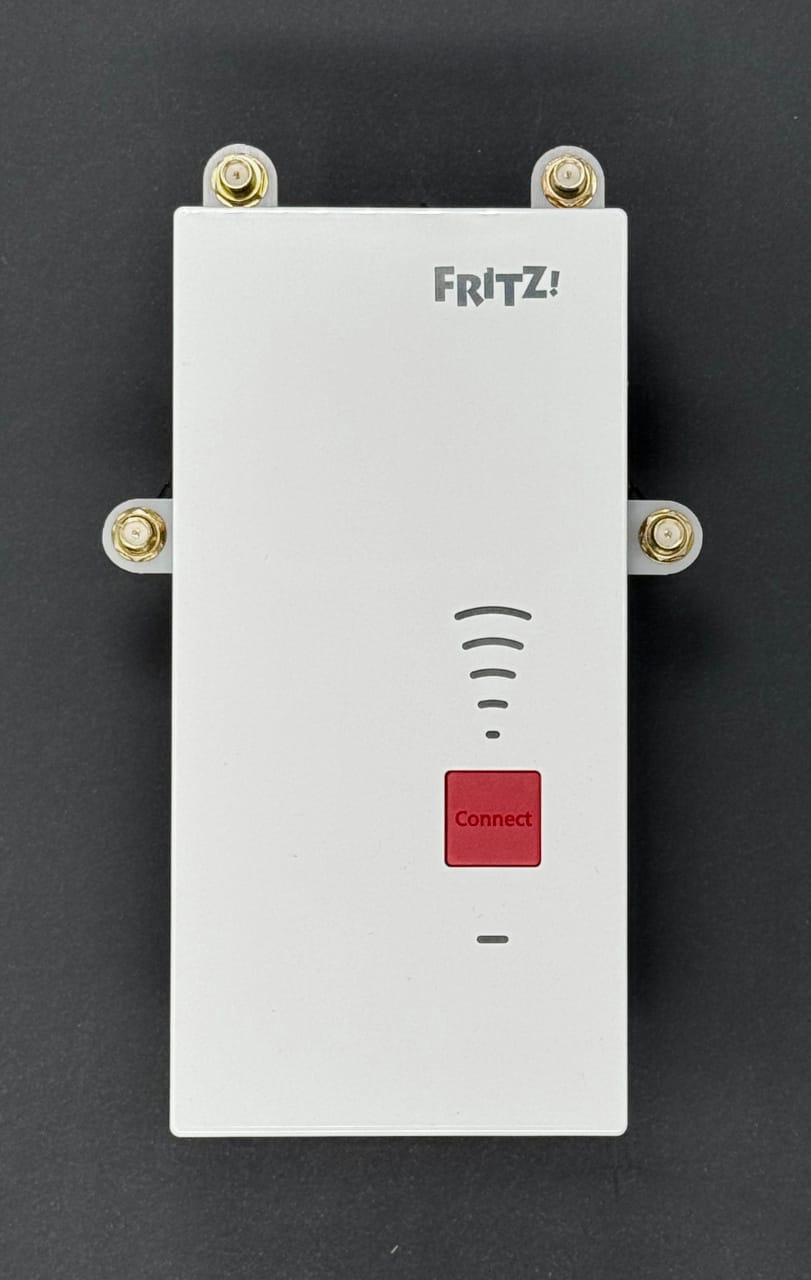

Herzlichen Glückwunsch, der Umbau ist damit abgeschlossen:
Auch der FRITZ!Repeater 2700 hat nun die FriXtender-Power!
