Im unten gezeigten Video-Tutorial zeigen wir den Umbau der FRITZ!Box 7590 & 7690 mit den FriXtender X4ci-Sets.
Der Umbau der FRITZ!Box 5690 erfolgt im Wesentlichen identisch zur 7690, wie in dem Video gezeigt, es gibt aber zwei kleinere Anpassungen:
1. Verschobene Murata-Buchse

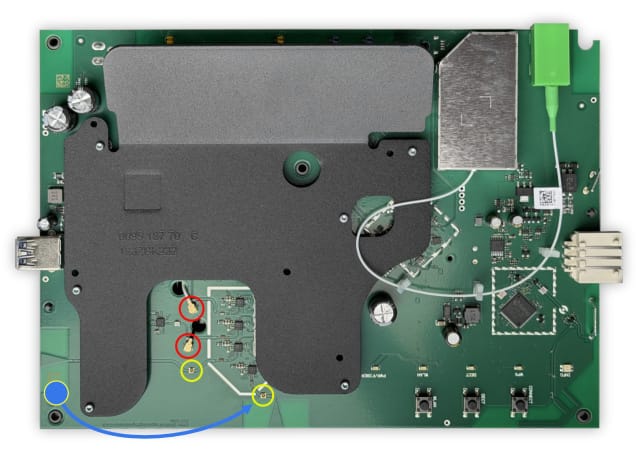

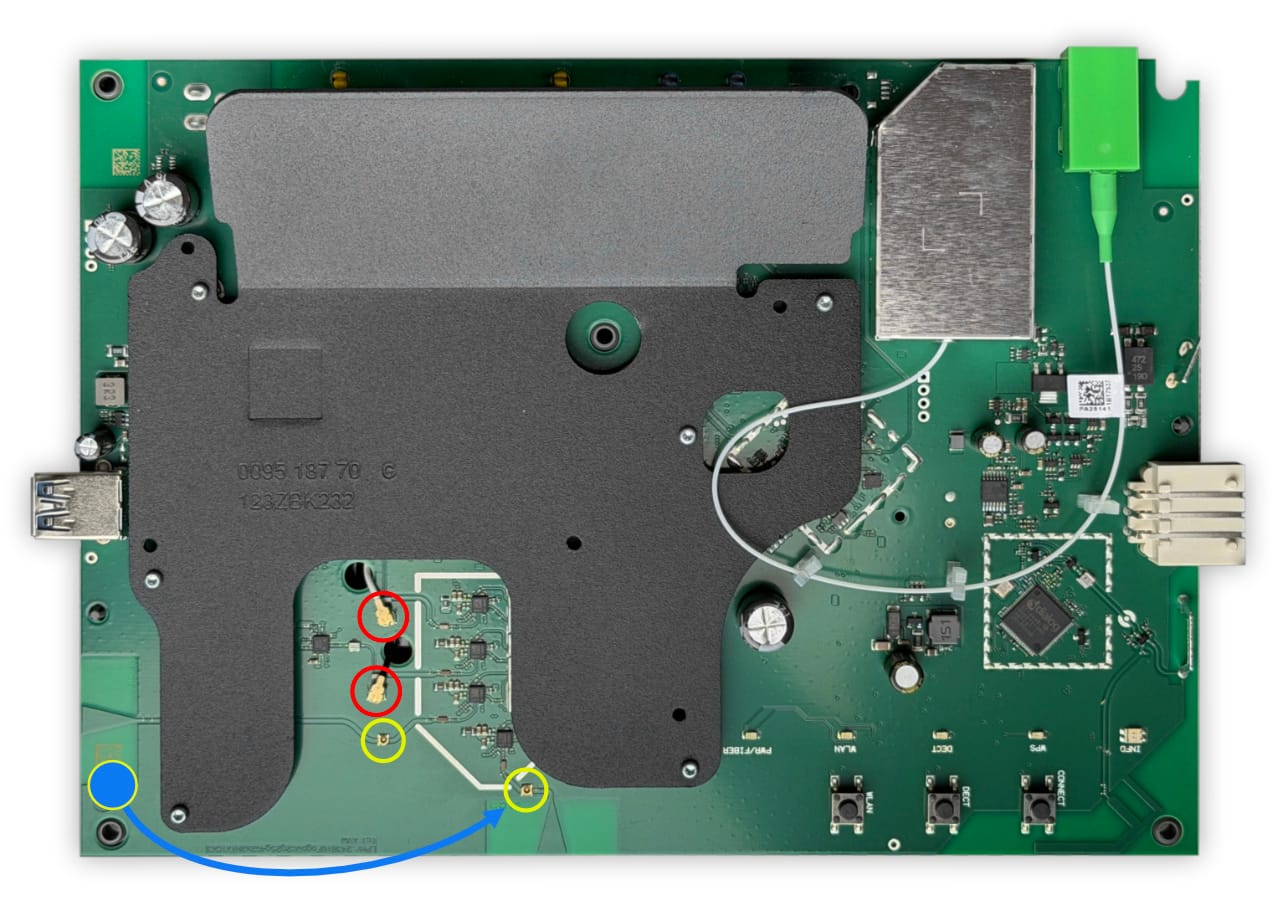

Die im Video gezeigte Murata-Buchse ganz links unten wurde bei der 5690 wieder unter die IPEX-Buchsen versetzt:
2. Neue Position einer Klammer & Kabelführung

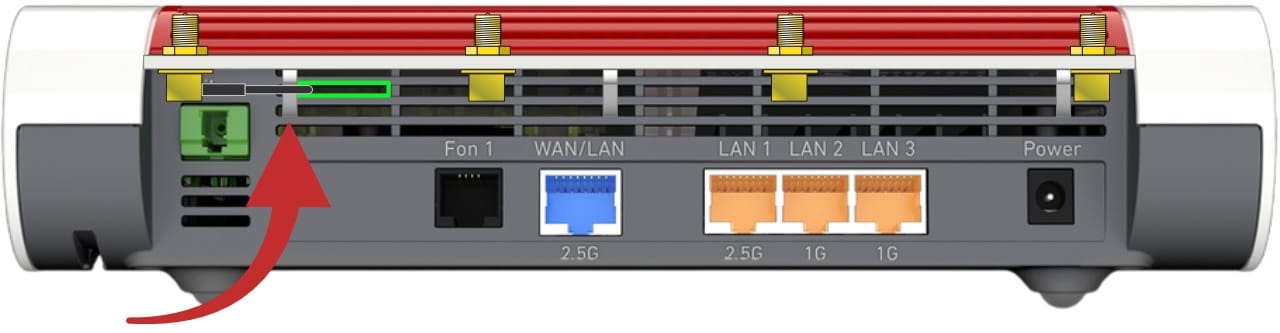

Durch den Glasfaser-/Fiber-Anschluss gibt es hinten ganz links keine Lüftungsschlitze, die Gehäuseklammer wird deshalb etwas Richtung Mitte versetzt und das Pigtail wird um 90° in der Halterung gedreht, sodass das Kabel parallel zur Rückwand verläuft:

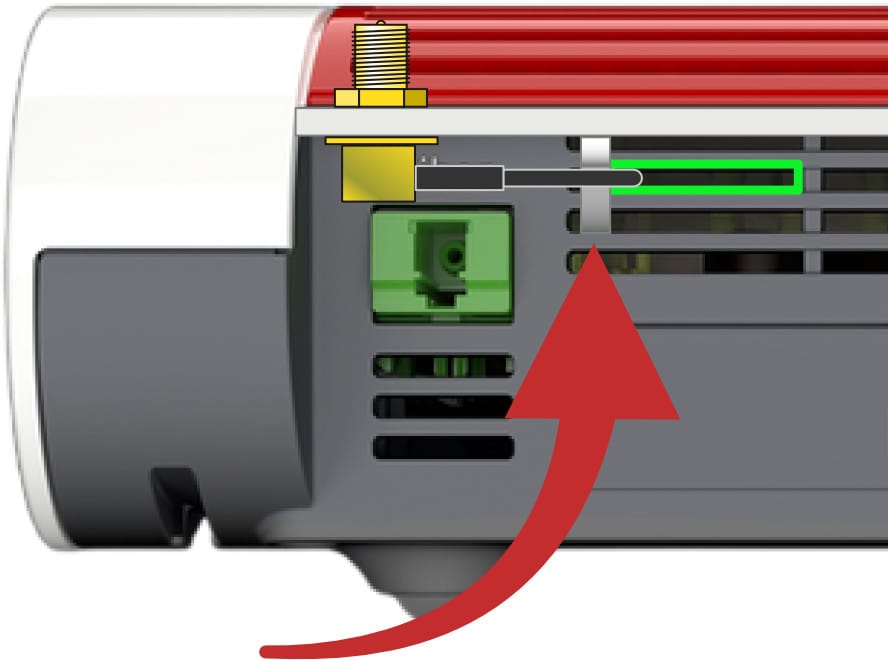

Das Pigtail wird dann rechts von der Klammer durch den grün markierten Schlitz ins Gehäuse geführt.
Die Löcher an der Halterung sind mit dem Werkzeug wie gezeigt zu öffnen, der zweite Schlitz von links nimmt dann die linke Gehäuseklammer auf:
Die Halterung sollte dann wie folgt mit den Klammern am Gehäuse angebracht sein:
