In diesem Tutorial wird erklärt, wie die FRITZ!Box 5590 Fiber mit unseren FRITZ!Box 7590 Sets umgebaut werden kann.

Dies ist eine Vorab-Lösung! Es wird ein neues Video-Tutorial zur 5590 geben und angepasste X3co-Halterungen, welche nicht mit dem Seitenschneider (s. u.) bearbeitet werden müssen. Grundsätzlich bleiben die Halterungen und die Montage von 3 Antennen aber identisch.

Im Wesentlichen folgen Sie dem Video-Tutorial Umbau der FRITZ!Box 7590 (AX) mit X3co Sets, diese ergänzenden Schritte sind noch zu beachten:

Das linke äußere Pigtail nach innen drehen, wie im nachfolgenden Bild zu sehen (Ansicht der Halterung von unten):

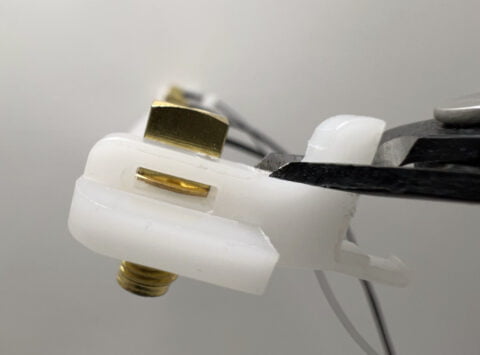

Zusätzlich muss noch die Klammer (im obigen Bild links) abgezwickt werden, um die Halterung korrekt montieren zu können:

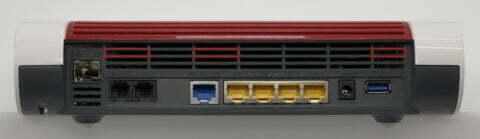

Die für die Kabeldurchführung zu verwendenden Lüftungsschlitze können der unten stehenden Darstellung entnommen werden:

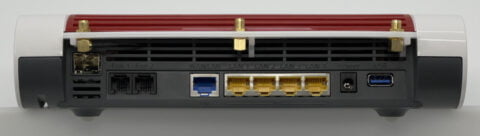

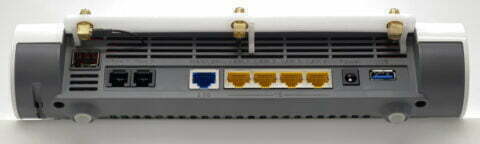

Die Nasen der Klammern kommen in die oberste Reihe der Lüftungsschlitze, wie im Video gezeigt. Nach der Montage der Halterung sollte das Ergebnis wie folgt aussehen:

Die Position der IPEX-Anschlüsse auf dem Mainboard der 5590 entspricht der im Video gezeigten für die Anbringung der Pigtails:
