Dieses X6-Set ermöglichen den Ausbau des 2,4 GHz, und 5 GHz WLAN-Bandes der FRITZ!Box 7490 und bietet damit die maximale Ausbaustufe, um den Empfang beider Bänder bestmöglich zu optimieren, (s. Antennenkonzept der 7490 – gilt auch für 6490 & 5490)

Die mitgelieferten X3-Halterungen ermöglichen bei den o. g. FRITZ!Boxen eine einfache Montage, die weder das Gehäuse der FRITZ!Box beschädigt, noch eine Verklebung erfordert.

Bitte beachten Sie die Infos zu den Pigtail-Varianten!
Pigtail-VariantenLieferumfangProduktbilderTechnische DatenRelevantes

Infos zur Pigtails-Auswahl:

FRITZ!Box 5490: Für die FRITZ!Box 5490 bitte immer Option 2 wählen!

FRITZ!Box 7490 & 6490: Wichtig ist die Anzahl der IPEX-Buchsen auf dem Mainboard! Unten gelistet sind die unterschiedlichen Möglichkeiten. Die Seriennummern beginnend mit F, H, J oder K haben typisch 2 IPEX Buchsen, aber ohne Gewähr ! Bei anderen Seriennummern bitte vor der Bestellung auf dem Mainboard nachsehen, oder Option 1 wählen.

FRITZ!Box 7490 Seriennummer Label cut

(Klick zum Vergrößern)

Option 1: Eines-für-Alle (8 Pigtails)

Dieses Set enthält 8 Pigtails für alle Mainboardtypen der 7490/6490 und ist dementsprechend teurer (2x Standard für IPEX und 6x Murata Spezial).

Unsere Empfehlung, wenn vor dem Umbau das Mainboard nicht geprüft werden kann, oder man den Umstand scheut. Wer die Anschlüsse überprüft, kann einige Euros sparen!

Option 2: 2x IPEX & 4x Murata

Variante für 7490 Mainboards mit zwei IPEX-Anschlüssen, beinhaltet 2x Standard Pigtail und 4x Murata Spezial Pigtail.
Für Seriennr. beginnend mit F und höher ( ohne Gewähr ).

7490 mit zwei IPEX-Buchsen

Option 2: zwei IPEX (klick)

Option 3: 1x IPEX + 5x Murata Spezial

Variante für 7490 Mainboards mit einem IPEX-Anschluss, beinhaltet 1x Standard Pigtail und 5x Murata Spezial Pigtail.
Typisch für Seriennr. beginnend mit E (diese Version kann auch mit zwei IPEX Buchsen ausgerüstet sein, bitte vor der Bestellung das Mainboard prüfen!).

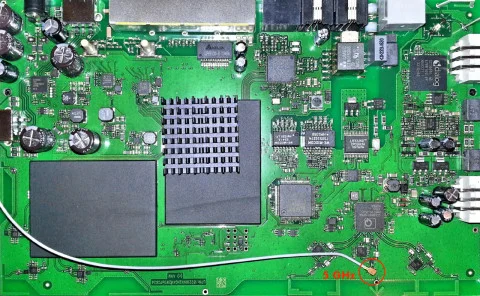

7490 mit einer IPEX-Buchse

Option 3: ein IPEX (klick)

Option 4: 6x Murata Spezial

Variante für 7490 Mainboard ohne IPEX-Anschluss, beinhaltet 6x Murata Spezial Pigtail mit Halterung.

Typisch für Seriennr. beginnend mit D und früher (diese Version kann auch mit einer IPEX Buchsen ausgerüstet sein, bitte vor der Bestellung das Mainboard prüfen!).

7490 mit ohne IPEX-Buchse

Option 4: ohne IPEX (klick)

Lieferumfang:

6x Antennen mit max. 3 dBi bei 2,4 GHz und 5 GHz
2x X3 Halterungen
Anschlusskabel (Pigtail) nach Auswahl
Murata Spezial Halterung (1x je Murata Pigtail)

Weitere Produktbilder:

Die Bilder zeigen die Antenne und mögliche Optionen im Detail und stellen nicht den Lieferumfang dar (s. Tab links).

Technische Daten:

Antenne:

  • Antennentyp: Rundstrahlantenne
  • Kipp- und Drehgelenk: 90°/360°
  • Leistungsgewinn: max. 3 dBi bei 2,4 GHz & 5 GHz
  • Frequenzbereich: 2,4 GHz & 5 GHz
  • Geeignet für WLAN 802.11 ax/ac/a/b/g/n (WiFi 6)
  • Impedanz: 50 Ohm
  • Polarisation: Vertikal (Linear, Ring)
  • Signalöffnungswinkel:
    • 360° Horizontal
    • 52° Vertikal
  • Anwendungsgebiet: Innenbereich
  • Anschluss: RP-SMA Stecker
  • Maße: 171 mm x 9 mm
  • Gewicht Antenne: ca. 16 g
  • Farbe: Schwarz
  • Arbeitsumgebungstemperatur: -20 bis 60° C
  • Lagerumgebungstemperatur: -30 bis 75° C
  • Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
Set:

  • Gewicht Set: ca. 200 g
  • Länge Pigtail: ca. 25 cm
