Beschreibung
Hilfe zur obigen Antennenauswahl ⓘDieses Set ermöglicht den individuellen Ausbau des 2,4 GHz und 5 GHz WLAN-Bands der FRITZ!Box 7580. Die mitgelieferte Halterung ermöglicht eine einfache und optisch saubere Montage, die weder das Gehäuse der FRITZ!Box beschädigen, noch eine Verklebung erfordern. Das Set kann paarweise individuell konfiguriert werden.
Bitte beachten Sie bei der Wahl der Antenne die Informationen unter Stärken der verschiedenen FriXtender Antennen, weiterführende Informationen und zusätzliche Links finden Sie im Beitrag Welches ist das beste Antennenset für mich?
Beim Umbau mit P3 Antennen den Platzbedarf bei benachbarter Anbringung beachten, gegebenenfalls die passende Anzahl von Antennen-Raisern für jede zweite P3 mitbestellen.

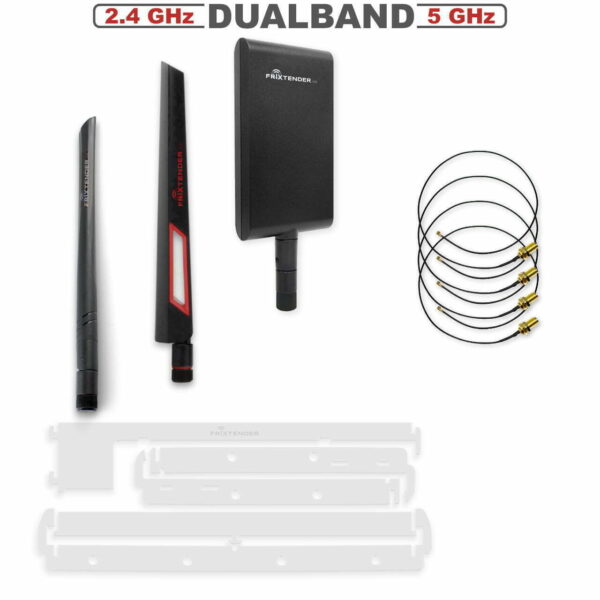

Lieferumfang:
Anzahl und Antennen-Typ nach Wahl (s.
Hilfe zur obigen Antennenauswahl ⓘ
)
1x Anschlusskabel (Pigtail) je Antenne
1x Halterungsset, Farbe nach Wahl
(s. Produktbild oben)
Weitere Produktbilder:
Die Bilder zeigen die Antennen und mögliche Optionen im Detail und stellen nicht den Lieferumfang dar (s. Tab links).
-
- FriXtender L3
-
- FriXtender P3
-
- FriXtender P3 Drehgelenk
-
- FriXtender X8 Halterung weiß
-
- FriXtender X8 Halterung schwarz
-
- IPEX Standard Pigtail 36 cm
Technische Daten:
Set:
- Gewicht Set: ca. 190-530 g (je nach gewählten Antennen)
- Länge Pigtail: ca. 36 cm
Antenne M2:
- Antennentyp: Rundstrahlantenne
- Kipp- und Drehgelenk: 90°/360°
- Leistungsgewinn: max. 5 dBi bei 2,4 GHz & 5 GHz
- Frequenzbereich: 2,4 GHz & 5 GHz
- Geeignet für WLAN ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Vertikal (Linear, Ring)
- Signalöffnungswinkel:
- 360° Horizontal
- 45° Vertikal
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: 196 mm x 13 mm
- Gewicht Antenne: ca. 21 g
- Farbe: Schwarz oder weiß
- Arbeitsumgebungstemperatur: -20 bis 60° C
- Lagerumgebungstemperatur: -30 bis 75° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
Antenne L3:
- Antennentyp: Rundstrahlantenne
- Kipp- und Drehgelenk: 90°/360°
- Leistungsgewinn max. 8 dBi bei 2,4 GHz & 5 GHz
- Frequenzbereich: 2,4 GHz – 5.8 GHz
- Geeignet für WLAN 802.11 ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Vertikal (Linear, Ring)
- Signalöffnungswinkel:
- 360° Horizontal
- 37° Vertikal
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: 193 mm x 16 mm x 23 mm
- Gewicht Antenne: ca. 26 g
- Farbe: Schwarz oder weiß
- Arbeitsumgebungstemperatur: -20 bis 60° C
- Lagerumgebungstemperatur: -30 bis 75° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
Antenne P3:
- Antennentyp: Direktional
- Kipp- und Drehgelenk: 90°/180°
- Leistungsgewinn:
- max. 8 dBi bei 2,4 GHz
- max. 10 dBi bei 5 GHz
- Frequenzbereich: 2,4 – 2,5 GHz & 5,1 – 5,875 GHz
- Geeignet für WLAN 802.11 ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Linear, vertikal
- Signalöffnungswinkel:
- horizontal: 66°
- vertikal: 16°
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: ca. 167 mm x 66 mm x 18 mm
- Gewicht Antenne: ca. 56 g
- Farbe: Schwarz
- Arbeitsumgebungstemperatur: -10 bis 55° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
