Beschreibung
Infos zu den Pigtail-Varianten, bitte lesen Sie im Zweifelsfall die verlinkten Beiträge durch:
- Standard Pigtails sind für IPEX-Buchsen auf dem Mainboard geeignet, das sind die Standard-Anschlüsse für Antennen auf den meisten Mainboards, z. B. der 7390, 7580 und 7590.
- Low-Loss Pigtails entsprechen vom Anschluss her den Standard Pigtails (IPEX), nur sind die Kabel hochwertiger, haben eine etwas geringere Dämpfung und sind stabiler.
- Hirose Spezial Pigtails sind eine spezielle Form für Hirose MS-156 Buchsen, z. B. bei der FRITZ!Box 7330 und 7360 verwendet.
- Murata Spezial Pigtails ähneln den Hirose Spezial, jedoch ist der Durchmesser der Murata SWG MM8030-2610 Buchsen mit 1,3 mm deutlich kleiner, als der der Hirose. Diese Buchsen finden in einigen aktuelleren FRITZ!Boxen Einsatz, z. B. der 4020, 4040, 7490 und 7560. Wir empfehlen dringend vor der Bestellung und dem Umbau das Video-Tutorial zur Anbringung der Murata Stecker anzusehen!
Bitte beachten:
Für kleinere Geräte, welche die Hirose Spezial Pigtails mit den langen Steckern benötigen (Gehäusehöhe weniger als 17 mm) sind hier optionale Distanzscheiben und längere Gehäuseschrauben erhältlich.
LieferumfangProduktbilderTechnische DatenRelevantes

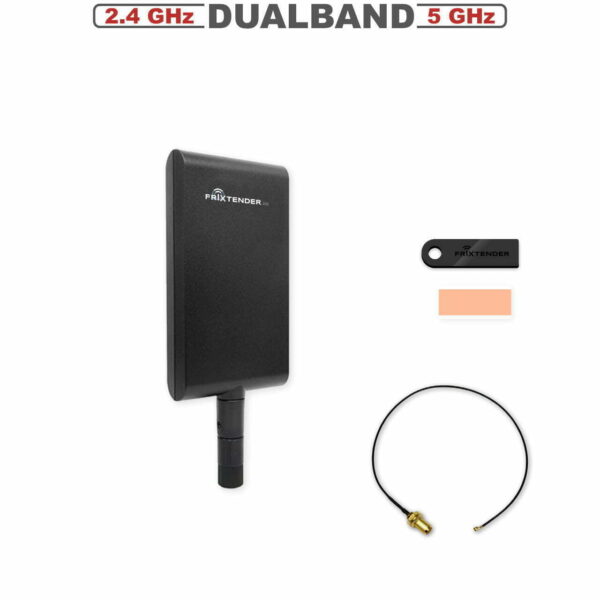

Lieferumfang:
1 x Antennen mit max. 5 dBi bei 2,4 GHz und 5 GHz
1 x Anschlusskabel (Pigtail) nach Auswahl
1 x Universalhalterung
1x Klebepad
(s. Produktbild oben)
Weitere Produktbilder:
Die Bilder zeigen die Antenne und mögliche Optionen im Detail und stellen nicht den Lieferumfang dar (s. Tab links).
-
- FriXtender P3
-
- FriXtender P3 Drehgelenk
-
- FriXtender Halterung Universal+Klebepad
-
- IPEX Standard Pigtail 25 cm
-
- IPEX Standard Pigtail 36 cm
-
- IPEX Standard Pigtail abgewinkelt 25 cm
-
- IPEX Low-Loss Pigtail 25 cm
-
- Hirose Spezial Pigtail 25 cm
-
- Murata Spzial Pigtail abgewinkelt 25 cm
Technische Daten:
Antenne:
- Antennentyp: Direktional
- Kipp- und Drehgelenk: 90°/180°
- Leistungsgewinn:
- max. 8 dBi bei 2,4 GHz
- max. 10 dBi bei 5 GHz
- Frequenzbereich: 2,4 – 2,5 GHz & 5,1 – 5,875 GHz
- Geeignet für WLAN 802.11 ax/ac/a/b/g/n (WiFi 6)
- Impedanz: 50 Ohm
- Polarisation: Linear, vertikal
- Signalöffnungswinkel:
- horizontal: 66°
- vertikal: 16°
- Anwendungsgebiet: Innenbereich
- Anschluss: RP-SMA Stecker
- Maße: ca. 167 mm x 66 mm x 18 mm
- Gewicht Antenne: ca. 56 g
- Farbe: Schwarz
- Arbeitsumgebungstemperatur: -10 bis 55° C
- Arbeitsumgebungsfeuchtigkeit: 0 bis 85% (nicht kondensierend)
- Gewicht Set: ca. 70 g
- Länge Pigtail: ca. 25 cm
